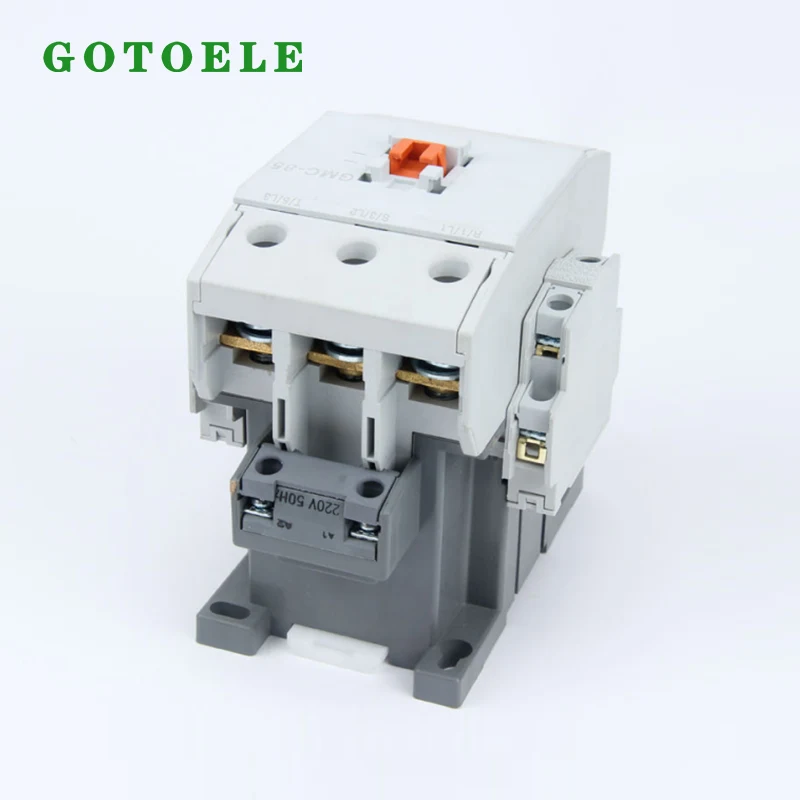

GMC-85 AC magneettikontaktori 3P 135A 45KW 2NO+2NC teollisuusmoottorien ohjaukseen

GMC-85 AC magneettikontaktorialkaenGOTOELEon kolmivaiheinen pienjännitekytkinkomponentti, joka on suunniteltu moottorin ohjaukseen, teollisuuskoneisiin, pumppuihin, kompressoreihin, LVI-laitteisiin ja muihin sovelluksiin, jotka vaativat luotettavaa vaihtovirtakuormien kytkentää. 3-napainen pääkosketinrakenne, 135A AC1 lämpövirta, 45kW moottorin ohjauskapasiteetti 380–440V ja 2NO+2NC apukoskettimet tarjoavat käytännöllisen kokoonpanon teollisuuden ohjauskaapeille ja sähkölaitteille.

Sähkönjakelijoilta, paneelirakentajilta, konevalmistajilta ja huoltoryhmiltä kontaktorin valinta vaatii muutakin kuin virransyötön tarkistamista. Moottorin teho, käyttöluokka, käyttöjännite, kelan jännite, kytkentätaajuus, apukosketinvaatimukset, asennustapa ja ylikuormitussuoja on otettava huomioon ennen ostamista.

Mitä ostajien tulisi tietää GMC-85-kokoonpanosta?

Kolminapainen pääkosketinrakenne

Kolminapaisen konfiguraation ansiosta kontaktori voi ohjata kolmivaiheista piiriä yhden kytkinlaitteen kautta. Tämä tekee siitä sopivan yleisiin teollisuusmoottorisovelluksiin, joissa kolmivaiheinen teho on kytkettävä samanaikaisesti.

Pääkoskettimet on tarkoitettu kytketyn kuorman kytkemiseen, kun taas apukoskettimet voidaan liittää ohjaus-, osoitus-, lukitus- ja signaalipiireihin.

135A AC1 lämpövirran luokitus

GMC-85-runkoon liittyy 135A AC1 lämpövirtaluokitus. Ostajien ei kuitenkaan pitäisi tulkita AC1-arvoa sallituksi moottorivirraksi kaikissa käyttöolosuhteissa. Moottorisovellukset edellyttävät yleensä valintaa sovellettavan käyttöluokan ja moottorin todellisten ominaisuuksien mukaan.

Moottorin ohjauksessa nimelliskäyttövirta ja -teho on siksi tarkistettava aiotun syöttöjännitteen ja sovellustoiminnan suhteen ennen lopullista valintaa.

Moottorin ohjausteho 45 kW

Jännitteellä 380–440 V GMC-85-kokoonpanon teho on 45 kW AC3-moottorin ohjausolosuhteissa. Tämä tekee mallista sopivan useisiin keskitehoisiin kolmivaiheisiin moottorisovelluksiin, kun sähköiset ominaisuudet vastaavat järjestelmävaatimuksia.

Ydinparametrit

Kuinka AC-magneettikontaktori toimii?

Sähkömagneettinen kytkentäperiaate

AC-magneettikontaktori käyttää sähkömagneettista kelaa ohjaamaan sisäisen kosketusmekanisminsa liikettä. Kun ohjauspiiri jännittää kelaa, sähkömagneettinen voima liikuttaa kosketinkokoonpanoa ja muuttaa pääkoskettimien tilaa.

Kun kela on jännitteetön, mekanismi palaa normaaliasentoonsa. Tämän ansiosta pienitehoinen ohjauspiiri voi hallita suuremman tehon sähkökuormaa ilman, että käyttäjän tai ohjaimen tarvitsee vaihtaa suoraan moottorin piiriä.

Teho- ja ohjaustoimintojen erottaminen

Yksi kontaktorin tärkeimmistä käytännön eduista on päävirtapiirin ja ohjauspiirin välinen erotus. Pääkoskettimet käsittelevät kytkettyä kuormaa, kun taas käämi ja apukoskettimet ovat vuorovaikutuksessa ohjausjärjestelmän kanssa.

Tätä rakennetta käytetään laajalti automatisoiduissa koneissa, koska moottoria voidaan ohjata painikkeilla, PLC-ulostuloilla, antureilla, releillä tai muilla ohjauslaitteilla.

Miksi 2NO+2NC-apukoskettimilla on merkitystä?

Avaa normaalisti Yhteystiedot

Kahta normaalisti avointa apukosketinta voidaan käyttää ohjauslogiikkaan, käyntitilan takaisinkytkentään, itsepitopiireihin tai liittämiseen ulkoisiin näyttölaitteisiin järjestelmän suunnittelusta riippuen.

Tämä antaa laitevalmistajille lisää joustavuutta liitettäessä kontaktori suurempaan ohjauskaappiin.

Normaalisti suljetut yhteystiedot

Kahta normaalisti suljettua apukosketinta voidaan käyttää lukitus-, merkinanto- ja ohjauspiireissä. Ne voivat auttaa koordinoimaan kontaktoria muiden kytkentäkomponenttien tai ohjauslaitteiden kanssa.

Ohjauspiirien suunnittelun tukeminen

Sekä normaalisti auki olevien että normaalisti suljettujen apukoskettimien käyttö samassa kokoonpanossa voi vähentää ylimääräisten apukytkentäkomponenttien tarvetta joissakin ohjausmalleissa.

Varsinainen kosketinjärjestely ja sähkökäyttö tulee aina tarkistaa ohjauspiirikaaviosta ennen asennusta.

Tyypilliset teolliset sovellukset

Teollisuuden moottorin ohjaus

GMC-85:n ensisijainen sovellus on yhteensopivien kolmivaihemoottorien kytkeminen ja ohjaus. Se voidaan liittää moottorin käynnistinkokoonpanoihin ja ohjauspaneeleihin, joissa nimelliset sähköolosuhteet vastaavat sovellusta.

Pumput ja vedenkäsittelylaitteet

Pumput vaativat usein automaattisen käynnistyksen ja pysäytyksen ohjauksen paineen, tason, virtauksen tai prosessisignaalien perusteella. Kontaktori voi toimia kytkentärajapintana ohjauspiirin ja pumpun moottorin välillä.

Kompressorit ja LVI-järjestelmät

Teolliset kompressorit, ilmanvaihtojärjestelmät, ilmastointilaitteet ja muut moottorikäyttöiset järjestelmät voivat käyttää kontaktoreita ohjaamaan moottoreita laitteen sähköisen ohjausjärjestelmän vaatimusten mukaisesti.

Tuotantokoneet

Valmistuslaitteet sisältävät usein useita moottoreita, kuljettimia, puhaltimia, pumppuja ja muita sähkökuormia. Kontaktorit voidaan sisällyttää ohjauskaappiin keskitetyn kytkennän ja automaattisen toiminnan aikaansaamiseksi.

Tärkeimmät valintatekijät ennen ostamista

Tarkista moottorin teho ja virta

Moottorin teho ei yksin riitä kontaktorin valintaan. Ostajien tulee vahvistaa moottorin nimellisvirta, syöttöjännite, taajuus, käynnistysominaisuudet, käyttöarvo ja käyttöluokka.

Kontaktori tulee valita todellisen sähkökuorman perusteella sen sijaan, että tuotteen nimi yksinkertaisesti sovitettaisiin moottorin nimellistehoon.

Vahvista kelan jännite

Kontaktorin kelan jännitteen on vastattava ohjauspiiriä. Yleiset ohjausjännitteet voivat vaihdella huomattavasti eri koneiden ja alueiden välillä.

Ennen tilaamista ostajien tulee määrittää tarvittava kelan jännite ja taajuus välttääkseen yhteensopivuusongelmia asennuksen aikana.

Harkitse vaihtotaajuutta

Sovellukset, joissa moottoria käynnistetään ja pysäytetään usein, asettavat kontaktorille suurempia vaatimuksia kuin sovellukset, joissa kytkeytyy suhteellisen harvoin.

Odotettu toimintataajuus on siksi otettava huomioon valittaessa kontaktoria ja arvioitaessa sen soveltuvuutta aiottuun käyttötarkoitukseen.

Koordinaattien ylikuormitussuoja

Kontaktori ohjaa ensisijaisesti kytkintä, eikä sitä pidä käsitellä moottorin ylikuormitussuojalaitteen korvikkeena. Moottorin käynnistinsovelluksiin sopiva terminen ylikuormitusrele tai elektroninen moottorin suojalaite tulee valita moottorin ja järjestelmän vaatimusten mukaan.

Asennusta koskevia huomioita

Tarkista sähköluokitukset

Ennen asennusta teknikkojen tulee vahvistaa kontaktorin malli, käämin jännite, pääpiirin jännite, nimellisvirta, moottorin teho, apukoskettimen kokoonpano ja kytkentäkaavio.

Käytä sopivia johtimia

Tehojohtimet, liitännät ja suojalaitteet tulee valita todellisen virran ja sovellettavien sähköasennusstandardien mukaan.

Löysät tai väärän kokoiset liitännät voivat lisätä kosketusvastusta ja lämmöntuotantoa, mikä saattaa vaikuttaa laitteiden luotettavuuteen.

Tarjoa sopiva suoja

Kontaktori tulee integroida asianmukaisella oikosulku- ja ylikuormitussuojalla. Suojauskokoonpano tulee suunnitella moottorin ominaisuuksien, asennusympäristön ja sovellettavien paikallisten sähkömääräysten mukaisesti.

Tarkista asennusympäristö

Lämpötila, kosteus, pöly, tärinä, kotelon rakenne ja ilmanvaihto voivat vaikuttaa pienjännitesähkökomponenttien käyttöolosuhteisiin. Kontaktori tulee asentaa ympäristöön, joka on sille määritettyjen toimintarajojen sisällä.

Huolto ja tarkastus

Tarkista pääyhteystiedot

Jos laitteisto toimii usein, huoltohenkilöstön tulee säännöllisesti tarkastaa pääkoskettimien kunto. Liiallinen kolhu, palaminen, värin muuttuminen tai epänormaali kuluminen voi olla merkki sähköisestä jännityksestä tai sopimattomista käyttöolosuhteista.

Tarkista apuyhteystiedot

Apukoskettimet tulee tarkistaa, kun ohjauspiireissä ilmenee katkonaisia ​​signaaleja, odottamatonta kytkentäkäyttäytymistä tai takaisinkytkentävirheitä.

Tarkasta pääteliitännät

Sähköliitäntöjen tulee pysyä tukevasti kiinnitettyinä. Huoltohenkilöstön tulee noudattaa valmistajan suosittelemia kiristysvaatimuksia ja soveltuvia sähköhuoltotoimenpiteitä.

Monitori epänormaalia melua

Epätavallinen surina, tärinä tai epävakaa kontaktorin toiminta voivat viitata käämiin, mekaanisiin, jännitteisiin tai asennukseen liittyviin ongelmiin. Epänormaalit olosuhteet on tutkittava ennen käytön jatkamista.

Laatunäkökohdat B2B-ostajille

Tuotannon johdonmukaisuus

Jakelijoille ja OEM-asiakkaille erien välinen johdonmukaisuus on tärkeää, koska kontaktorit on usein integroitu standardoituihin ohjauspaneeleihin ja laitesuunnitelmiin.

GOTOELE ilmoittaa, että sen tuotantoprosessi sisältää laadunvalvonnan raaka-aineiden tarkastuksesta valmistukseen, testaukseen, pakkaamiseen ja toimitukseen.

Testaus ennen lähetystä

Sähkötuotteille on tehtävä asianmukainen tarkastus ja testaus ennen lähettämistä. Irtotavaraa ostavien ostajien tulee vahvistaa toimittajan tarkastusmenettelyt ja asiakirjavaatimukset ennen tilauksen tekemistä.

Sertifiointivaatimukset

GOTOELE tunnistaa CE:n ja ISO9001:n laatu- ja sertifiointitiedoistaan. Asiakkaiden tulee pyytää soveltuva sertifikaatti ja tekninen dokumentaatio markkinoidensa edellyttämälle tarkalle tuotekokoonpanolle.

GOTOELEn valmistus- ja toimituskyky

Pienjännitesähkötuotteiden valmistaja

GOTOELE, jota operoi Yueqing Gongtong Electric Co., Ltd., on erikoistunut pienjännitesähkötuotteisiin, mukaan lukien vaihtovirtakontaktorit, lämpöylikuormitusreleet, valetut katkaisijat, käynnistimet, MCB:t ja ohjauskomponentit.

Yritys integroi tuotekehityksen, tuotesuunnittelun, valmistuksen, testauksen ja vientipalvelut tukemaan jakelijoita, laitevalmistajia ja teollisuusasiakkaita.

OEM- ja räätälöityjen tilausten tuki

GOTOELE tarjoaa OEM- ja räätälöityä tuotetukea, joka kattaa tekniset parametrit, tuotekokoonpanot, pakkaukset ja brändäysvaatimukset. Tästä voi olla hyötyä sähkönjakelijoille ja laitevalmistajille, jotka vaativat yhdenmukaisia ​​eritelmiä useissa projekteissa.

Bulk Supply Capability

Kansainvälisille ostajille vakaa tuotanto- ja toimituskapasiteetti ovat tärkeitä, kun kontaktoreita käytetään vakiokomponentteina useissa laitemalleissa. GOTOELE raportoi vuosittain noin 8 miljoonan kappaleen tuotantokapasiteetin pienjännitesähköalan tuotevalikoimastaan.

Ostajan tarkistuslista

Usein kysytyt kysymykset

Mihin GMC-85 AC magneettikontaktoria käytetään?

Se on suunniteltu kytkemään ja ohjaamaan yhteensopivia kolmivaiheisia vaihtovirtakuormia, erityisesti teollisuusmoottoreita ja moottorikäyttöisiä laitteita, kuten pumppuja, kompressoreja, LVI-järjestelmiä, kuljettimia ja tuotantolaitteita.

Mitä 135A tarkoittaa tälle kontaktorille?

135A-arvo viittaa GMC-85-kehykseen liittyvään AC1-lämpövirtaan. Moottorisovellukset tulee valita sovellettavan käyttöluokan, moottorin virran, jännitteen ja käyttöolosuhteiden mukaan.

Voiko GMC-85 ohjata 45 kW:n moottoria?

GMC-85:n teho on 45 kW 380–440 V AC3-olosuhteissa määritellyn konfiguraation mukaan. Varsinainen moottorisovellus tulee silti tarkistaa nimellisvirran, käynnistysolosuhteiden, kytkentätaajuuden ja sovellettavien standardien perusteella.

Mitä 2NO+2NC tarkoittaa?

Se osoittaa kaksi normaalisti auki olevaa ja kaksi normaalisti suljettua apukosketinta. Näitä koskettimia voidaan käyttää ohjauslogiikassa, tilapalautteessa, lukitsemisessa ja signalointipiireissä.

Onko kontaktorissa ylikuormitussuojaus?

Kontaktori ohjaa kytkentää, ja se tulisi yleensä koordinoida sopivan ylikuormitussuojalaitteen kanssa moottorisovelluksiin. Tarvittava suojauskokoonpano riippuu moottorista ja sähköjärjestelmästä.

Voiko GOTOELE tarjota OEM-palveluita?

Kyllä. GOTOELE tarjoaa OEM- ja räätälöityä tukea jakelijoille, laitevalmistajille ja teollisuusasiakkaille, mukaan lukien tuotespesifikaatiot, kokoonpanot, pakkaukset ja brändäysvaatimukset.

Lopullisia huomioita

GMC-85 AC magneettikontaktoritarjoaa kolmivaiheisen kytkentäratkaisun teollisuusmoottorien ohjaukseen ja muihin yhteensopiviin pienjännitesovelluksiin. Sen 3P-rakenne, 135A AC1 lämpövirta, 45kW AC3 380–440V jännitteellä ja 2NO+2NC apukoskettimet tekevät siitä sopivan ohjausjärjestelmiin, jotka vaativat sekä pääpiirin kytkentää että apuohjaustoimintoja.

Sähkönjakelijoiden, paneelirakentajien, OEM-laitteiden valmistajien ja huoltoryhmien oikean valinnan tulee perustua moottorin virtaan, jännitteeseen, käyttöluokkaan, käämin jännitteeseen, kytkentätaajuuteen, suojauskokoonpanoon, asennusolosuhteisiin ja vaadittuun sertifiointiin.

Kokemus pienjännitesähkön valmistuksesta, OEM-tuki, laadunhallinta ja kansainväliset toimitusmahdollisuudet,GOTOELEvoi tukea asiakkaita, jotka etsivät kontaktorikokoonpanoja teollisuusautomaatiota, moottorinohjausta, koneita, LVI-, pumppuja ja muita sähkölaitteita varten.
