10 kV:n 3-ytiminen ulkokuistekaapelin päätesarja

Keskijännitekaapeleiden asennuksen aikana kaapelin päätealue on yksi kriittisimmistä kohdista, koska alkuperäiset kaapelin eristys- ja suojakerrokset paljastuvat käsittelyn jälkeen. Ilman asianmukaista suojausta kosteuden tunkeutuminen, sähkökentän epätasainen jakautuminen ja eristyksen vanheneminen voivat vaikuttaa sähköjärjestelmän pitkäaikaiseen turvallisuuteen.

GOTOELEn, ammattimaisen kiinalaisen sähkölaitteiden toimittajan, kehittämä ja valmistama 10 kV:n ulkokaapelin päätesarja integroi lämpökutistuvia eristysmateriaaleja, jännityksenhallintakomponentteja ja tiivistystarvikkeita, jotka takaavat vakaan toiminnan ulkosähkönjakeluympäristöissä. Sitä käytetään laajalti kunnallisissa sähköverkoissa, teollisuuslaitoksissa, infrastruktuuriprojekteissa ja kaupallisissa sähköjärjestelmissä.

Tekninen suunnittelu ja toiminnallinen rakenne

1. Kutisteeristyssuojaus

Kolme pitkää punertavanruskeaa kutisteputkea on suunniteltu peittämään kolmen kaapelisydämen kuoritut pääeristysosat. Kuumennuksen jälkeen putket kutistuvat tiukasti kaapelin pinnan ympärille luoden vahvan eristekerroksen, jolla on erinomainen sähköinen suorituskyky ja mekaaninen suojaus.

Tämä rakenne auttaa ylläpitämään eristystasoa johtimien välillä ja tarjoaa luotettavan suojan ympäristöaltistumista vastaan ​​pitkäaikaisen käytön aikana.

2. Outdoor Anti-Pollution Eristysvajaat

Integroidut punaruskeat eristysvajat on suunniteltu erityisesti ulkokäyttöön. Ne lisäävät kaapelin päätepinnan ryömintäetäisyyttä ja parantavat sateen, kosteuden, pölyn ja teollisuussaasteiden kestävyyttä.

Verrattuna sisäpuolisiin kaapelipäätteisiin, ulkopääterakenteet vaativat lisäsuojausta, koska ne ovat suoraan alttiina sääolosuhteille. Saastumisenestohuoneet auttavat vähentämään kosteuden ja saastumisen aiheuttamaa pintaleimauksen riskiä.

3. Sähköinen stressinhallintajärjestelmä

Kun suurjännitekaapeli katkaistaan ​​ja päätetään, sähkökentän jakautuminen kaapelin pään ympärillä muuttuu merkittävästi. Keskittynyt sähköjännitys voi aiheuttaa osittaisen purkauksen tai eristysvaurion, jos sitä ei valvota kunnolla.

10 kV:n 3-ytiminen ulkona käytettävä lämpökutistekaapelin päätesarja käyttää jännityksenhallintamateriaaleja ja suojakomponentteja optimoimaan sähkökentän jakautumista, vähentämään jännityskeskittymää kaapelin leikkauskohdassa ja parantamaan koko päätejärjestelmän luotettavuutta.

4. Kolmiytiminen haaratiivisterakenne

Musta kolmisuuntainen haarakäsine asennetaan kaapelin haaroitusosaan. Se tarjoaa tiivistyssuojan kaapelin ulkovaipan ja yksittäisten kaapelisydämien väliselle siirtymäalueelle.

Peittää tiiviisti haarautumiskohdan, se estää sadeveden, kosteuden ja pölyn pääsyn kaapelirakenteeseen, mikä parantaa päätelaitteen yleistä vedenpitävyyttä.

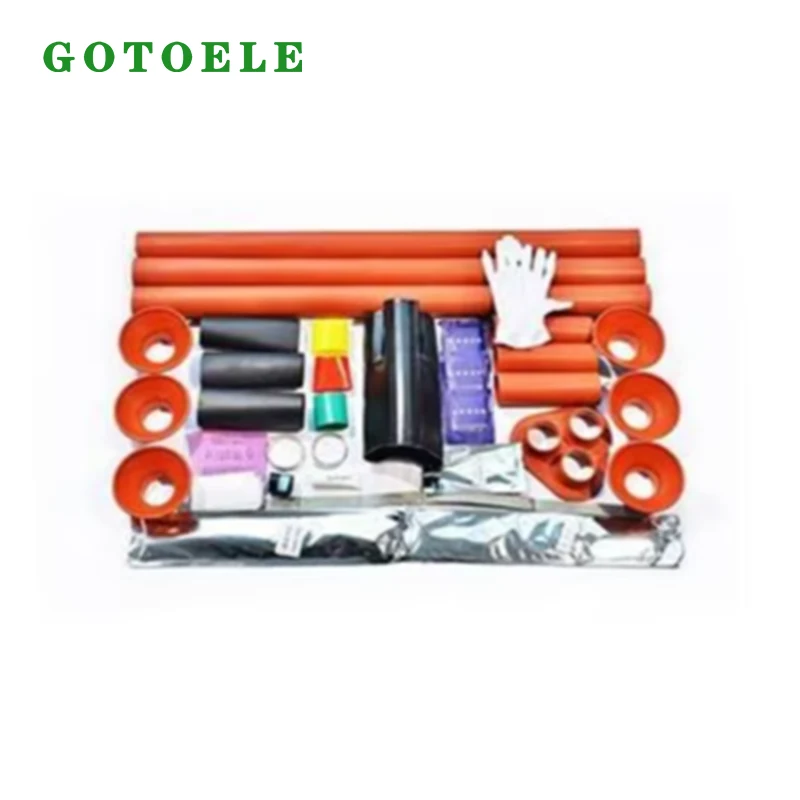

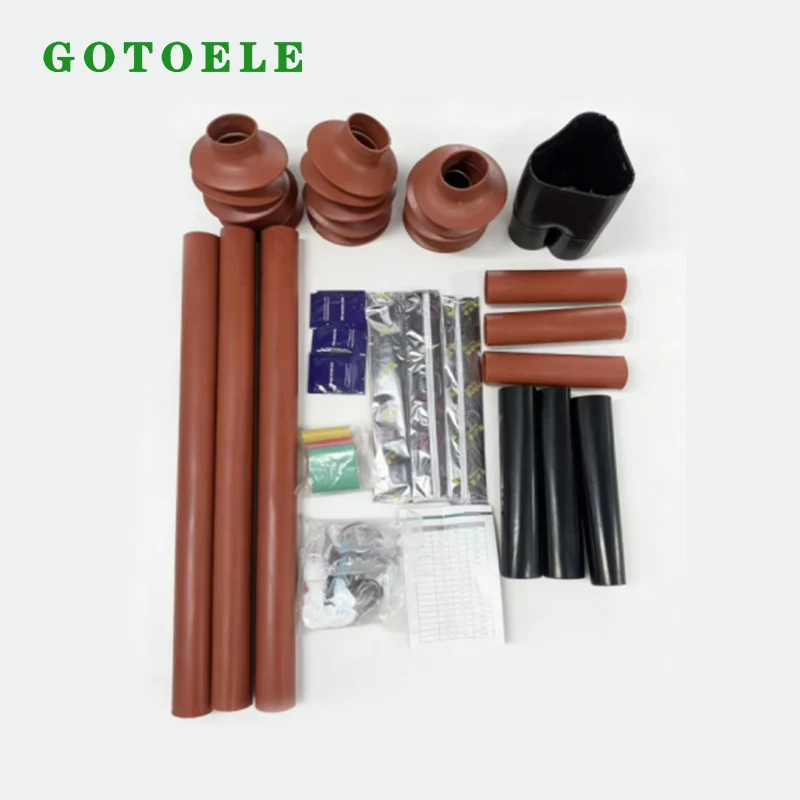

5. Täydelliset asennustarvikkeet

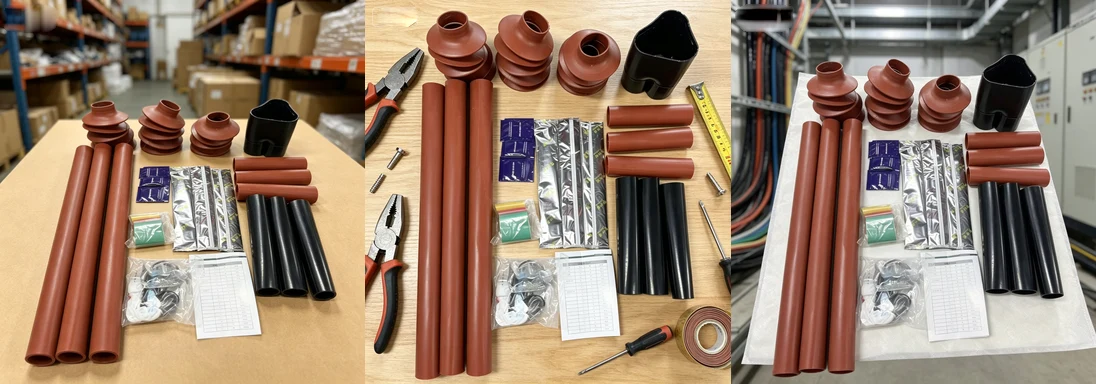

Sarja sisältää kaikki tarvittavat apumateriaalit, joita tarvitaan ammattimaiseen kaapelipääteasennukseen, mukaan lukien:

· Alumiinifoliosuojateippi sähkökentän jakeluun ja suojausliitäntään

· Tiivistemassa aukkojen täyttämiseen ja kosteuden tunkeutumisen estämiseen

· Vaiheentunnistusholkit helpottavat A/B/C-vaiheiden tunnistamista

· Voiteluainepaketit asennusapua varten

· Suojakäsineet ja asennusohjeet rakentamisen helpottamiseksi

Täydellinen lisävarustepaketti auttaa parantamaan asennuksen tehokkuutta ja ylläpitämään tasaista päätteiden laatua.

Käytännön sovelluskokemus

Keskijännitteisen sähkönjakeluprojekteista saatujen käytännön kokemusten perusteella 10 kV:n 3-ytiminen ulkokutistekaapelin päätesarja on laajalti valittu ulkokaapeleiden liitäntäpisteisiin, jotka edellyttävät pitkäaikaista eristyksen vakautta ja ympäristönsuojelua.

Tyypillisiä sovelluksia ovat:

1. Kunnalliset sähköverkkoprojektitKäytetään maanalaisten 10 kV kaapelijärjestelmien ulkopäätepisteisiin, mukaan lukien:

· Asuinyhteisön sähkönjakeluhuoneet

· Soita pääyksiköt

· Kaapelin haaralaatikot

· Laatikkotyyppiset muuntajat

· Maakaapelin muunnosprojektit

2. Teollisuus- ja kaivosvoimajärjestelmätSoveltuvat tehtaisiin ja teollisuuslaitoksiin, joissa on jatkuva tehotarve, mukaan lukien:

· Tuotantolaitokset

· Konepajat

· Kaivoslaitokset

· Metallurgiset laitokset

· Kemiantehtaita

Päätesarja auttaa ylläpitämään ulkopuolisten suurjännitekaapeliliitäntöjen luotettavaa toimintaa vaativissa teollisuusympäristöissä.

3. Infrastruktuuri ja julkiset tilatKäytetään ulkona olevissa sähkönjakelujärjestelmissä:

· Rautatieasemat

· Lentokentät

· Portit

· Suuret kaupalliset kompleksit

· Julkiset infrastruktuurihankkeet

4. Kaupallinen ja rakennusvoimanjakeluKäytetään ulkokäyttöön tarkoitettuihin suurjännitekaapeliliittimiin, jotka tukevat:

· Korkeat asuinrakennukset

· Kauppakeskukset

· Laajamittainen kiinteistökehitys

· Sähkönjakelutilat

Sovellettavat kaapelityypit ja asennusympäristö

10 kV:n 3-ytiminen ulkokutistekaapelin päätesarja on suunniteltu 10 kV:n kolmijohtimisille XLPE-eristeisille virtakaapeleille, mukaan lukien yleisesti käytetyt kaapelimallit, kuten:

· YJV

· YJV22

Tuote on suunniteltu erityisesti ulkotiloihin, jotka ovat suoraan alttiina sääolosuhteille.

Koska se on varustettu ulkotiloilla varustetuilla saastumisenestoaineilla, sitä tulisi käyttää ulkoilmakaapelien päätesovelluksiin. Sisäkaapelin päätejärjestelmissä, joissa ei ole sääolosuhteita koskevia vaatimuksia, tulisi käyttää vastaavia sisäpääteratkaisuja.

Globaali sovellustapaus

Kaakkois-Aasian teollisuuden sähkönjakeluprojekti

10kV 3-ytiminen ulkokutistekaapelin päätesarjaa sovellettiin tuotantolaitoksen sähkönjakeluprojektissa Kaakkois-Aasiassa 10kV kaapeliliitäntöihin ulkona kytkinlaitteiden ja muuntajalaitteiden välillä.

Paikallisen korkean lämpötilan, rankkojen sateiden ja kostean ympäristön vuoksi projekti vaati luotettavan vedenpitävän tiivistyksen ja pitkäaikaisen eristyssuojauksen. Kutistuva päätesarja tarjosi vakaan suorituskyvyn yhdistämällä jännityksenhallintatekniikan, ulkona olevat eristysvajat ja tiivistemateriaalit.

Asennuksen jälkeen kaapelin päätejärjestelmä toimi luotettavasti jatkuvassa teollisuuden virransyöttöolosuhteissa, mikä auttoi vähentämään huoltotarvetta ja parantamaan sähkönjakelun turvallisuutta.

Projektin tiedot:

· Sovellus: 10kV teollisuusvoimanjakelujärjestelmä

· Kaapelityyppi: Kolminapainen XLPE-eristetty virtakaapeli

· Asennus: Ulkokojeiston ja muuntajan kaapeliliittimet

· Tärkeimmät vaatimukset: Vedenpitävä tiivistys, eristyksen luotettavuus ja säänkestävyys

Tekniset parametrit

Valmistus ja laadunvarmistus

GOTOELE soveltaa standardoituja valmistusprosesseja varmistaakseen vakaan laadun ja luotettavan suorituskyvyn jokaiselle 10 kV:n 3-sydämiselle ulkona olevalle lämpökutistekaapelin päätesarjalle.

Tuotantoprosessi sisältää:

· Saapuvan materiaalin tarkastus

· Komponenttien laadunvarmistus

· Kokoonpanoprosessin ohjaus

· Valmiin tuotteen ulkonäön tarkastus

· Pakkauksen laadun tarkastus

Jokainen erä tarkastetaan sisäisten laatumenettelyjen mukaisesti ennen toimitusta sen varmistamiseksi, että kaapelin päätekomponentit täyttävät kansainvälisten tehoprojektien sovellusvaatimukset.

Ammattimaisen valmistuskokemuksen ja tiukan laadunhallinnan ansiosta GOTOELE tarjoaa luotettavia kaapelitarvikeratkaisuja maailmanlaajuisille sähköasiakkaille.

Miksi valita GOTOELE 10kV ulkona oleva lämpökutistekaapelin päätesarja

1. Suunniteltu keskijännitteisiin ulkosovelluksiin

Tuote on kehitetty erityisesti 10kV kolmijohtimisille kaapelipäätejärjestelmille tarjoten täydellisen ratkaisun ulkokäyttöön sähkönjakelutarkoituksiin.

2. Luotettava säänkestävyys

Kutisteputkien, ulkokattojen ja tiivistemateriaalien yhdistelmä tarjoaa tehokkaan suojan sateelta, kosteudelta, pölyltä ja ympäristön saastumiselta.

3. Täydellinen sarja helppoa asennusta varten

Kaikki tarvittavat lisävarusteet sisältyvät samaan pakettiin, mikä vähentää valmisteluaikaa ja parantaa asennustehokkuutta projektikohteissa.

4. OEM- ja räätälöidyt toimitusmahdollisuudet

GOTOELE tukee OEM-palveluita, mukaan lukien räätälöidyt etiketit, pakkaukset ja tuotevaatimukset erilaisten markkinoiden ja projektien tarpeisiin.

Pakkaus ja toimitus

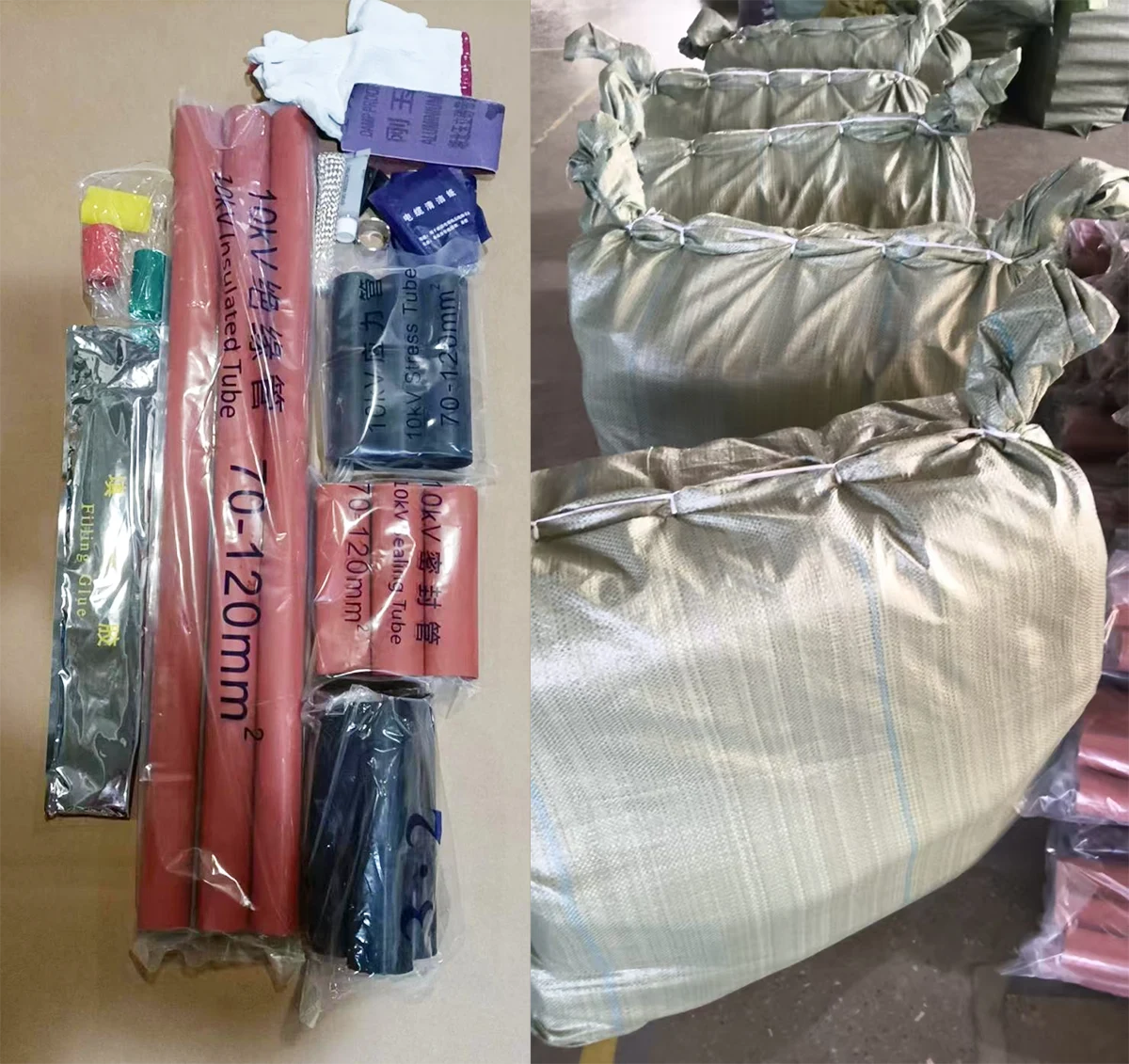

Jokainen 10 kV:n 3-ytiminen ulkokuistekaapelin päätesarja on pakattu suojamateriaaleilla vaurioiden estämiseksi kuljetuksen aikana.

Standardi vientipakkaus on saatavilla kansainvälisille lähetyksille. Räätälöidyt pakkaukset, merkinnät ja OEM-vaatimukset voidaan toimittaa myös asiakkaan vaatimusten mukaisesti.

Usein kysytyt kysymykset

Kysymys 1: Minkä tyyppisiin kaapeleihin tätä 10 kV ulkona olevaa kutistepäätesarjaa voidaan käyttää?

Tämä tuote on suunniteltu 10 kV:n kolmijohtimisille XLPE-eristeisille virtakaapeleille, mukaan lukien yleiset kaapelityypit, kuten YJV ja YJV22.

Q2: Voidaanko tätä kaapelin päätesarjaa käyttää ulkona pysyvästi?

Kyllä. Tuote sisältää ulkona olevat saastumista estävät eristysvajat ja vedenpitävät tiivistysrakenteet, joten se soveltuu pitkäaikaisiin ulkokäyttöisiin kaapelipäätesovelluksiin.

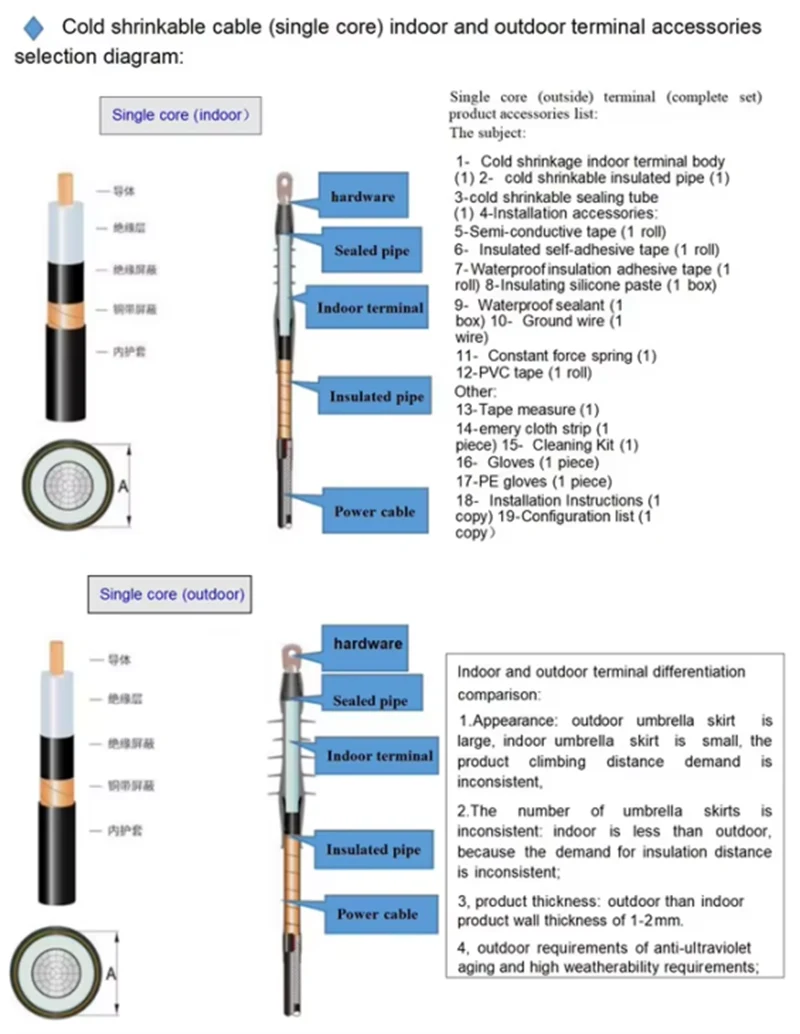

Kysymys 3: Mitä eroa on sisä- ja ulkokaapelien päätesarjojen välillä?

Ulkokäyttöön tarkoitetuissa päätesarjoissa on muita säänkestäviä komponentteja, kuten sateelta, pölyltä ja saasteilta suojaavia eristysvajauksia. Sisäpäätesarjat eivät yleensä vaadi näitä rakenteita.

Q4: Mitkä ovat tämän tuotteen päätoiminnot?

Päätoimintoihin kuuluvat:

· Kaapelin eristyksen palauttaminen päättämisen jälkeen

· Sähkökentän jännityksen hallinta

· Estää kosteuden tunkeutumisen

· Kaapeleiden pitkän aikavälin toimintavarmuuden parantaminen

Q5: Tarjoaako GOTOELE OEM-räätälöintiä?

Kyllä. GOTOELE tarjoaa kansainvälisille asiakkaille OEM-palveluita, mukaan lukien räätälöityjä pakkauksia, merkintöjä ja teknisten vaatimusten säätöä.
