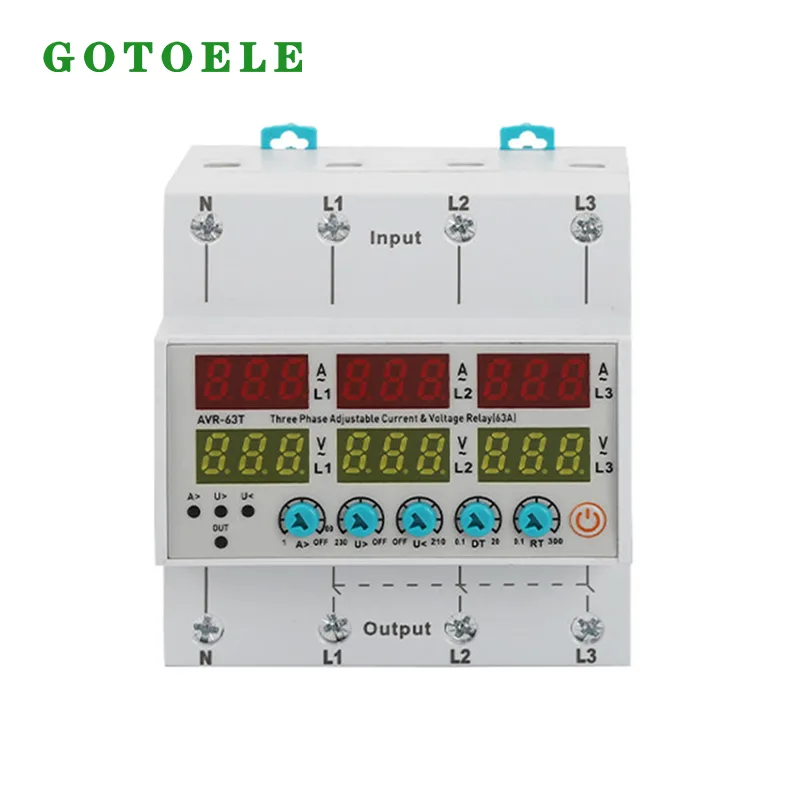

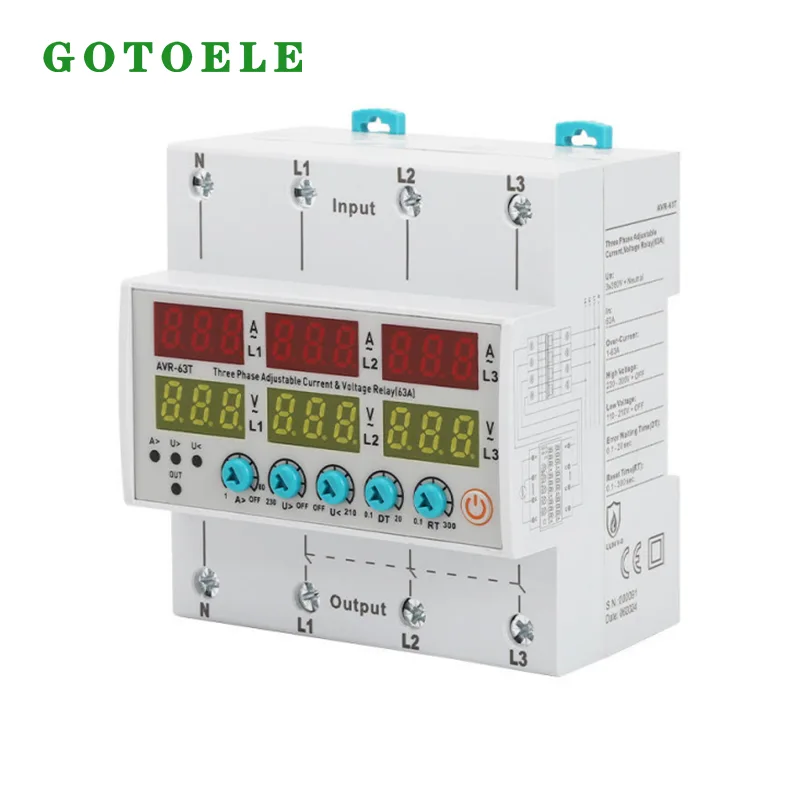

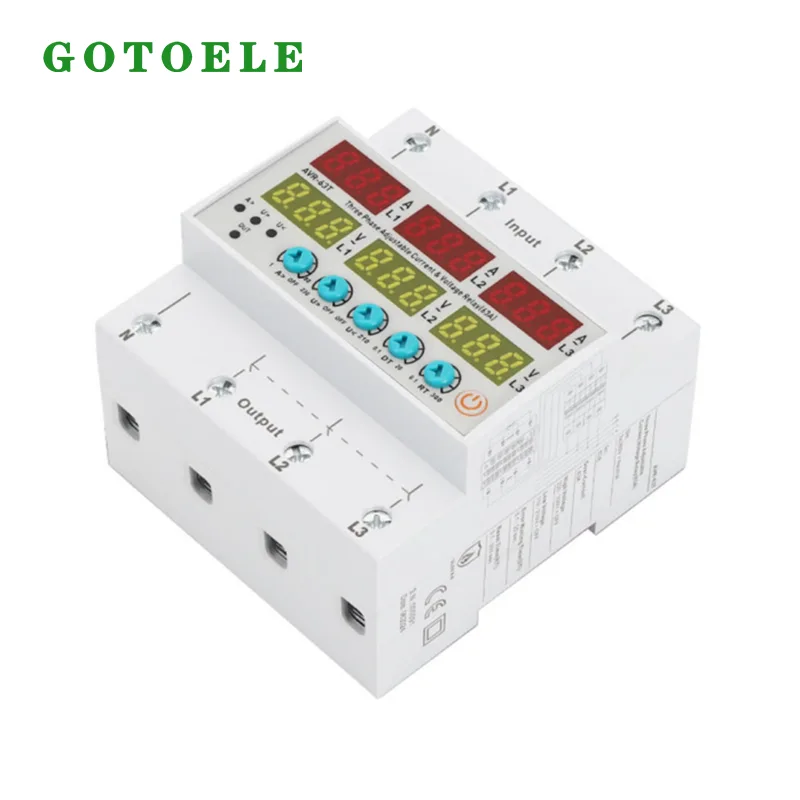

AVR-63T Kolmivaiheinen säädettävä virta- ja jännitesuojarele

Säädettävillä suojaparametreilla ja reaaliaikaisella digitaalisella näytöllä tämä AVR-63T kolmivaiheinen säädettävä virta- ja jännitesuojarele auttaa estämään ylijännitteen, alijännitteen, ylikuormituksen, vaihehäiriön ja epävakaiden verkkoolosuhteiden aiheuttamia vaurioita. GOTOELEn, ammattimaisen kiinalaisen sähkölaitteiden toimittajan, valmistama AVR-63T tarjoaa kompaktin ja luotettavan suojaratkaisun teollisuuslaitteisiin, kaupallisiin tiloihin, maatalousjärjestelmiin ja uusiutuvan energian sovelluksiin.

Tuotesuunnittelu ja suojaustoiminnot

1. Reaaliaikainen jännitteen ja virran valvonta

AVR-63T käyttää kahta digitaalista näyttöä kunkin vaiheen jännitteen ja virran tilan tarkkailuun.

Näytön avulla sähköasentajat voivat tarkistaa nopeasti:

· Vaihejännite

· Vaihevirta

· Epänormaalit käyttöolosuhteet

· Suojaustila

Erillisiin mittareihin ja suojalaitteisiin verrattuna integroitu valvontarakenne vähentää asennustilaa ja yksinkertaistaa sähköjärjestelmän hallintaa.

2. Säädettävä yli- ja alijännitesuoja

Rele tarjoaa säädettävät jännitesuojakynnykset erilaisten sovellusvaatimusten mukaan.

Ylijännitesuoja

Kun verkkojännite ylittää esiasetetun arvon, AVR-63T katkaisee kuorman suojatakseen herkkiä laitteita suurjännitevaurioilta.

Tyypillisiä suojattuja laitteita ovat:

· Moottorit

· Pumput

· Kompressorit

· Teolliset ohjaimet

· Invertterit

Alijännitesuoja

Kun jännite putoaa alle asetetun arvon, laite katkaisee virran estääkseen laitteiden toimintahäiriöt ja moottorivauriot, jotka johtuvat pienjännitekäytöstä.

3. Kolmivaiheinen ylikuormitussuoja

AVR-63T tukee säädettäviä virtasuojausasetuksia 63 A asti.

Kun käyttövirta ylittää esiasetetun kynnysarvon, rele katkaisee virransyötön suojatakseen laitteita:

· Pitkäaikainen ylikuormitus

· Moottorin jumivirta

· Liiallinen käyttövirta

· Epänormaalit kuormitusolosuhteet

Tämä toiminto sopii erityisesti kolmivaihemoottoreille ja teollisuuden sähkölaitteille.

4. Vaihekatkos- ja vaiheepätasapainosuoja

Kolmivaihelaitteet ovat erittäin herkkiä vaihepoikkeamille.

AVR-63T tarjoaa suojan:

· Vaiheen menetys

· Kolmivaiheinen jännitteen epätasapaino

· Nollajohdon vika

Kun epänormaalit vaiheolosuhteet ilmenevät, rele katkaisee kuorman nopeasti estääkseen moottorin ylikuumenemisen ja laitevian.

5. Säädettävä viive ja automaattinen uudelleenkytkentätoiminto

Sisäänrakennettu ajoituslogiikka tarjoaa joustavan virranpalautuksen hallinnan.

Vikalaukaisun viive

Säädettävä viive välttää lyhytaikaisista jännitteenvaihteluista johtuvia tarpeettomia sammutuksia. Automaattinen uudelleenkytkentäviive Kun verkko palaa normaaliksi, laite palauttaa automaattisesti virran esiasetetun odotusajan jälkeen.

Tämä toiminto on ihanteellinen:

· Ulkoiluvälineet

· Vartioimattomat työpajat

· Maataloustilat

· Etäsähköjärjestelmät

Tyypilliset sovellusskenaariot

Kolmivaiheinen säädettävä virta- ja jännitesuojarele AVR-63T on suunniteltu jatkuvaa valvontaa ja automaattista suojausta vaativiin sähköjärjestelmiin.

1. Kolmivaiheiset moottorinsuojajärjestelmät

Yleisiä sovelluksia ovat:

· Vesipumput

· Ilmakompressorit

· Fanit

· Työstökoneet

· Tuotantolinjan moottorit

Rele suojaa moottoreita vaihehäviöltä, ylikuormitukselta ja epävakailta jänniteolosuhteilta, mikä auttaa vähentämään laitteiden seisokkeja ja huoltokustannuksia.

2. Kaupalliset sähkönjakelujärjestelmät

Sopii:

· Keskusilmastointijärjestelmät

· Kylmävarastolaitteet

· Kaupalliset sähkökaapit

· Kolmivaiheinen latauslaitteisto

AVR-63T parantaa virransyötön luotettavuutta estämällä verkon vaihteluiden aiheuttamia vaurioita.

3. Aurinkovoima- ja uusiutuvan energian järjestelmät

Käytetään seuraavien kanssa:

· Kolmivaiheiset PV-invertterit

· Aurinkopaneelikaapit

· Uusiutuvan energian ohjausjärjestelmät

Rele auttaa suojaamaan laitteita epänormaalilta jännitteeltä ja vaiheepätasapainolta verkkoliitännän aikana.

4. Maatalouden sähkölaitteet

Sopii:

· Kastelupumput

· Karjan ilmanvaihtojärjestelmät

· Maatalouden jalostuskoneet

Automaattinen uudelleensulkutoiminto auttaa ylläpitämään toimintaa maaseudulla, jossa jännitteen epävakautta voi esiintyä.

5. Teollisuuden ohjaus- ja automaatiojärjestelmät

Sovellettu:

· Teollisuuden ohjauskaapit

· Servovoimajärjestelmät

· UPS-järjestelmät

· Automaatiolaitteet

Digitaalisen valvontatoiminnon avulla käyttäjät voivat nopeasti tunnistaa sähköiset poikkeamat.

Globaali sovellustapaus

1. Kaakkois-Aasian vesipumpun suojaprojekti

Kolmivaiheinen säädettävä virta- ja jännitesuojarele AVR-63T asennettiin kolmivaiheiseen vesipumpun ohjausjärjestelmään Kaakkois-Aasiassa.

Paikallisessa sähköverkossa esiintyi ajoittain jännitevaihteluja ja vaiheepätasapainoa, mikä vaikutti pumpun normaaliin toimintaan.

Seuraamalla jännite- ja virtaolosuhteita reaaliajassa AVR-63T katkaisi automaattisesti virransyötön epänormaaleissa olosuhteissa ja palasi toiminnan jännitteen palautumisen jälkeen.

Asiakas paransi laitteiden suojausta ja vähensi manuaalisia tarkastusvaatimuksia.

Projektin tiedot:

· Käyttökohteet: Kolmivaiheinen pumpun suojaus

· Asennus: Jakelukaappi

· Suojaustoiminnot: Ylijännite-, alijännite-, ylikuormitus- ja vaihekatkossuoja

· Tärkeimmät vaatimukset: Automaattinen suojaus ja valvomaton käyttö

Asennuksen ja konfiguroinnin edut

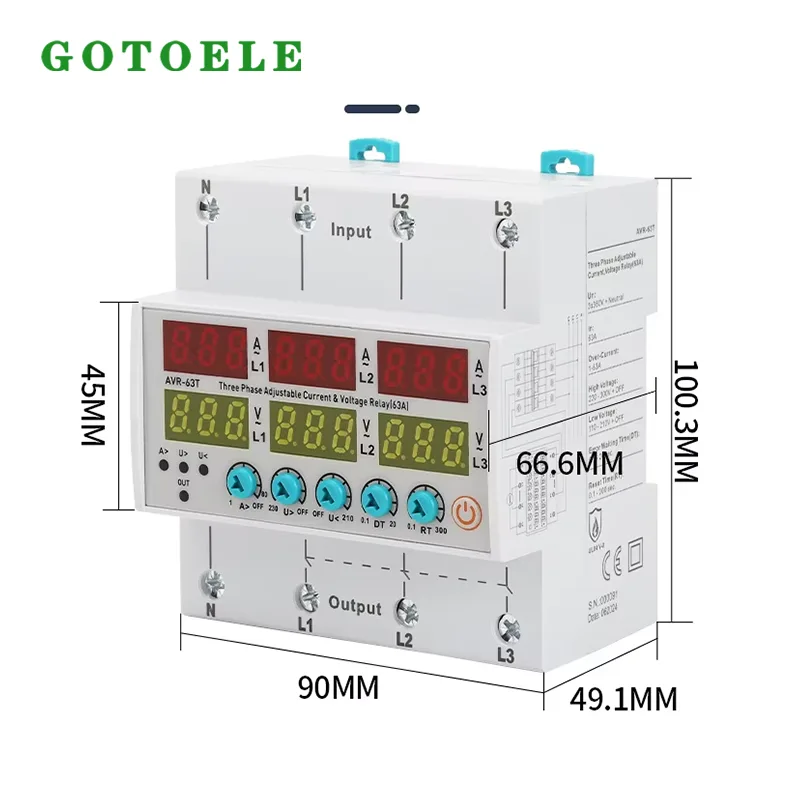

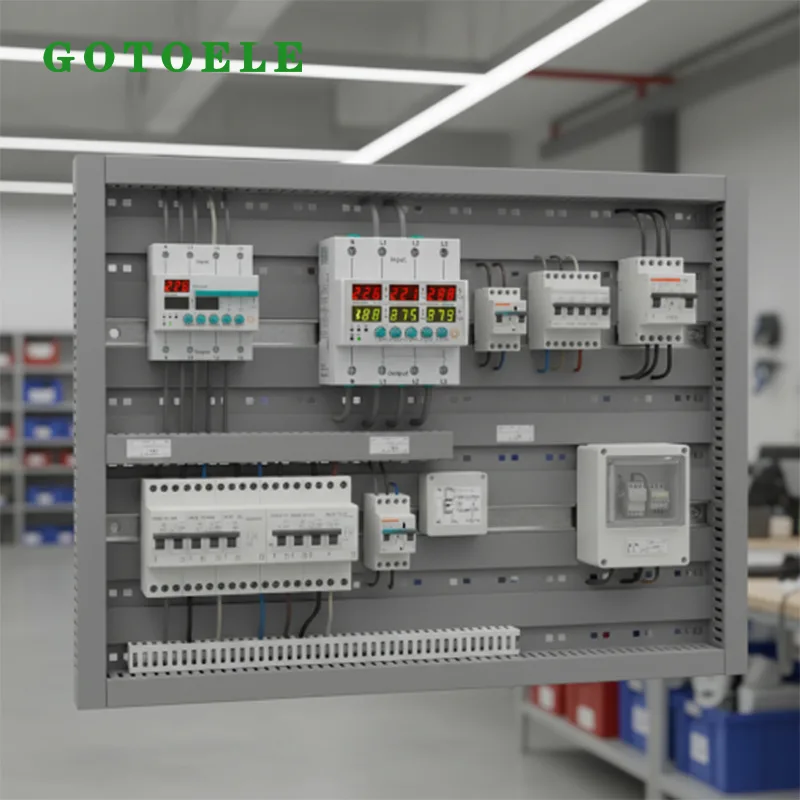

1. Vakioasennus DIN-kiskoon

Kompakti modulaarinen rakenne mahdollistaa suoran asennuksen sisälle:

· Jakelulaatikot

· Sähkökaapit

· Teollisuuden ohjauspaneelit

Vakio DIN-kiskorakenne yksinkertaistaa asennusta ja vaihtoa.

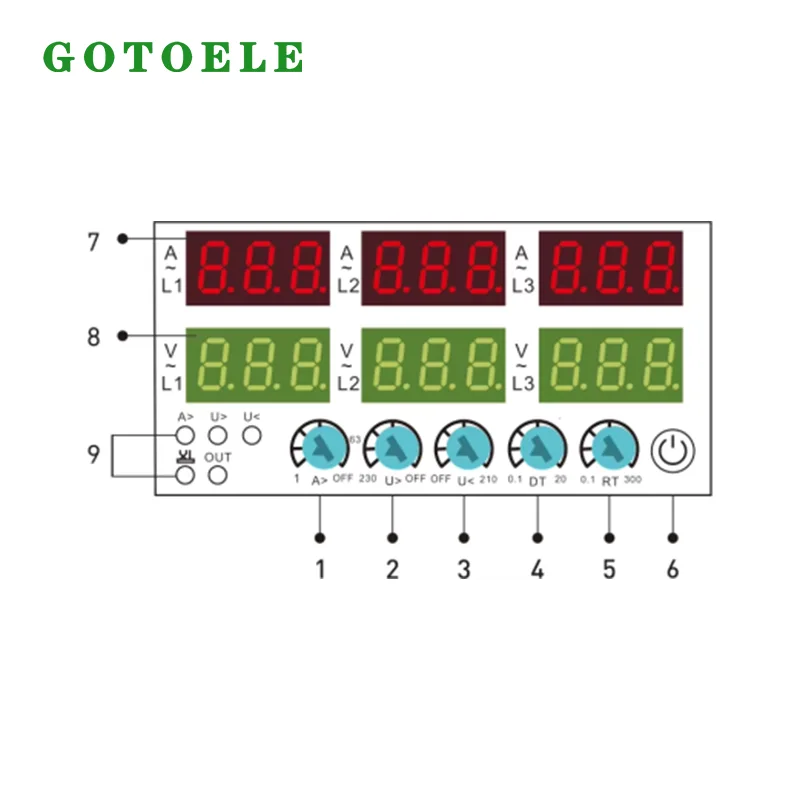

2. Helppo parametrien säätö

Suojausarvot voidaan määrittää säätönuppien avulla ilman monimutkaista ohjelmointia.

Sähköasentajat voivat määrittää nopeasti:

· Jännitekynnyksiä

· Nykyiset rajat

· Matkan viive

· Nollaa viiveaika

Tämä parantaa asennuksen tehokkuutta erilaisissa sovellusympäristöissä.

3. Integroitu suojaratkaisu

AVR-63T yhdistää useita suojaustoimintoja yhdessä laitteessa:

· Jänniterele

· Virtarele

· Vaihevikasuoja

· Automaattinen nollausohjain

Tämä vähentää kaappitilan tarvetta verrattuna useiden itsenäisten laitteiden käyttöön.

Tekniset tiedot

Valmistus ja laadunvarmistus

GOTOELE käyttää standardoituja valmistusprosesseja varmistaakseen jokaisen AVR-63T:n kolmivaiheisen säädettävän virta- ja jännitesuojareleen luotettavan toiminnan.

Laadunvalvonta sisältää:

· Elektronisten komponenttien tarkastus

· Suojaustoimintojen testaus

· Näytön tarkkuuden tarkistus

· Kuormanvaihdon testaus

· Tuotteen lopputarkastus

Jokainen tuote testataan ennen toimitusta vakaan toiminnan varmistamiseksi erilaisissa sähköympäristöissä.

Ammattimaisen pienjännitesähkön valmistuksen kokemuksella GOTOELE tarjoaa luotettavia suojaratkaisuja maailmanlaajuisille asiakkaille.

Miksi valita GOTOELE AVR-63T suojarele

1. Suorita kolmivaiheinen suojaus

Yksi laite yhdistää jännite-, virta- ja vaihesuojatoiminnot, mikä yksinkertaistaa sähköjärjestelmän suunnittelua.

2. Reaaliaikainen sähkövalvonta

Digitaaliset näytöt mahdollistavat jännitteen ja virran nopean tunnistamisen ilman lisämittareita.

3. Joustavat säädettävät parametrit

Käyttäjät voivat määrittää suojausarvot eri laitevaatimusten mukaan.

4. Automaattinen virran palautus

Automaattinen uudelleensulkemistoiminto vähentää manuaalisia toimenpiteitä valvomattomissa sovelluksissa.

Pakkaus ja toimitus

Jokainen AVR-63T:n kolmivaiheinen säädettävä virta- ja jännitesuojarele on pakattu suojaaviin materiaaleihin turvallista kuljetusta varten.

GOTOELE tukee vakiovientipakkauksia, bulkkitoimituksia ja OEM-räätälöintiä, mukaan lukien tuotemerkinnät ja pakkausvaatimukset.

FAQ

Q1: Miltä AVR-63T suojaa?

AVR-63T tarjoaa suojan ylijännitteeltä, alijännitteeltä, ylikuormitukselta, vaihehäviöltä ja vaiheepätasapainotiloilta.

Q2: Voiko AVR-63T suojata kolmivaihemoottoreita?

Kyllä. Se soveltuu kolmivaiheisiin moottoreihin, kuten pumppuihin, puhaltimiin ja kompressoreihin estämällä epänormaalien jännite- ja virtaolosuhteiden aiheuttamat vauriot.

Q3: Palauttaako rele virran automaattisesti vian jälkeen?

Kyllä. Kun sähkötila palaa normaaliksi, automaattinen uudelleensulkemistoiminto palauttaa virran esiasetetun viiveajan mukaisesti.

Q4: Sopiiko AVR-63T ulkokäyttöön?

Kyllä. Sitä voidaan käyttää ulkona olevissa sähkökaapeissa ja etälaitteistojärjestelmissä, kun ne on asennettu asianmukaisella kotelosuojauksella.

Q5: Tukeeko GOTOELE OEM-räätälöintiä?

Kyllä. GOTOELE tarjoaa OEM-palveluita mukaan lukien räätälöidyt etiketit, pakkaukset ja tekniset vaatimukset asiakkaan tarpeiden mukaan.
