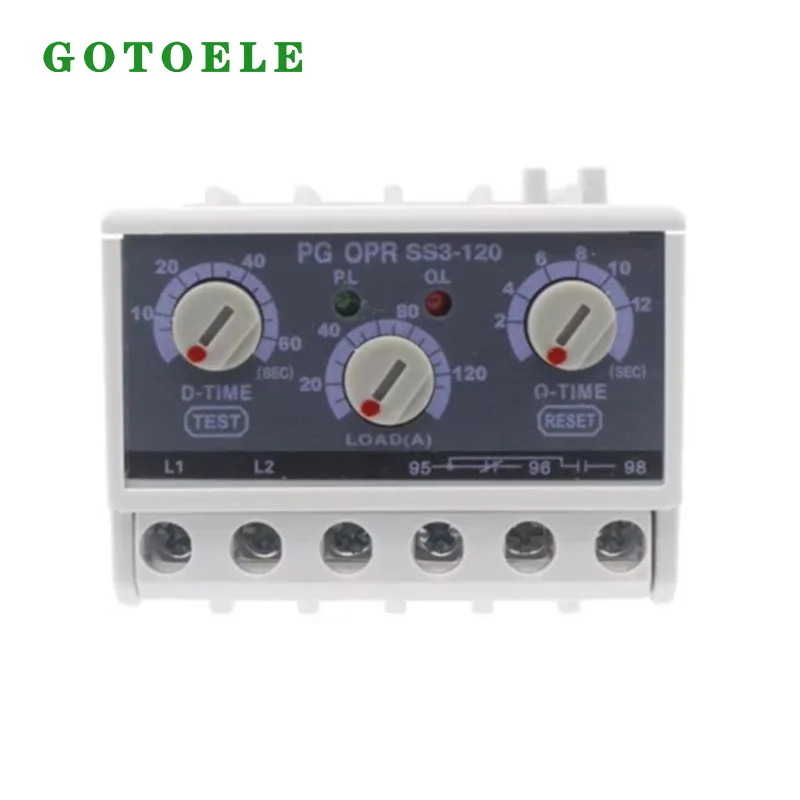

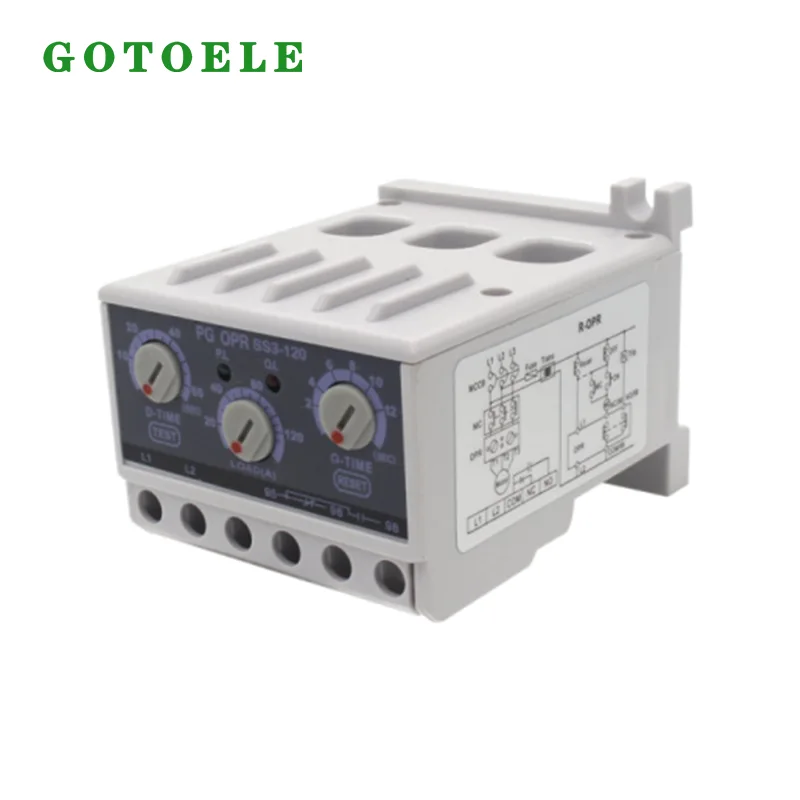

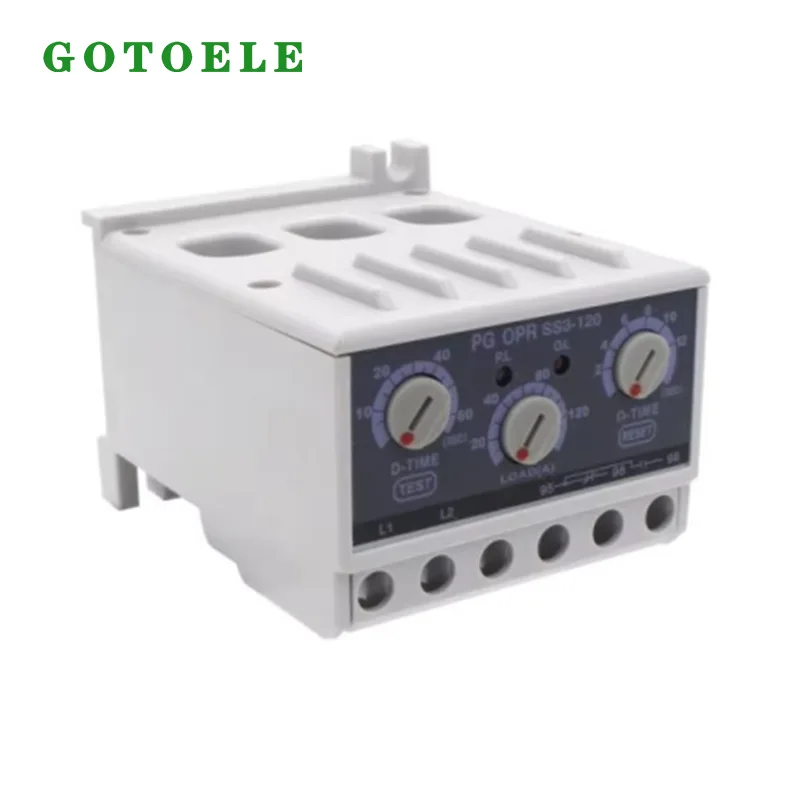

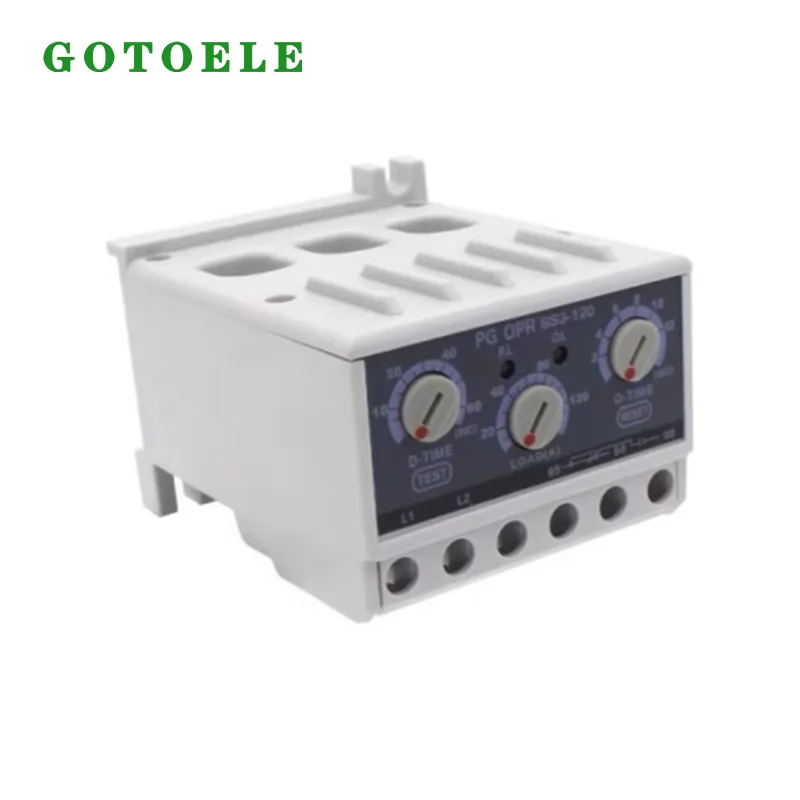

PG OPR-SS3-120 Elektroninen moottorin ylikuormitusrele

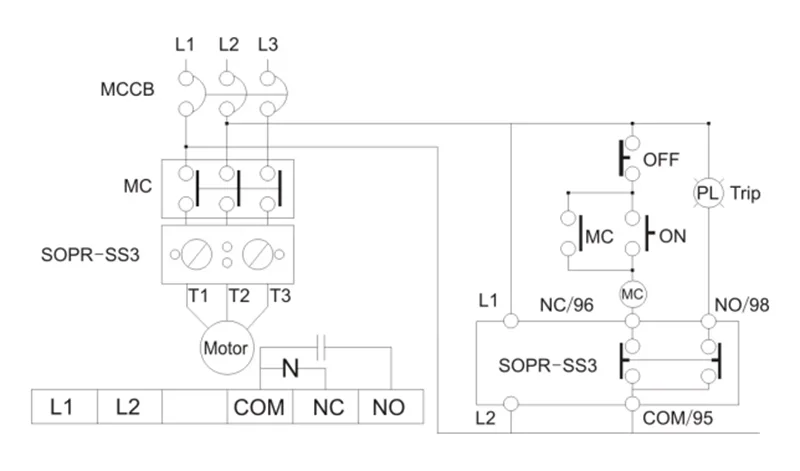

Elektroninen moottorin ylikuormitusrele GOTOELE PG OPR-SS3-120 on kehitetty kolmivaiheisten vaihtovirtamoottoreiden parannelliseksi suojaratkaisuksi. Vaihtovirtakontaktorin ja moottorin kuorman väliin asennettuna se tarkkailee jatkuvasti moottorin virran olosuhteita ja katkaisee ohjauspiirin epänormaalin käyttötilanteen sattuessa, mikä auttaa estämään moottorin ylikuumenemisen, käämivauriot ja odottamattomat laitteiden seisokit.

Toisin kuin perinteiset bimetallilämpöylikuormitusreleet, jotka turvautuvat lämpömuodonmuutokseen suojaamiseksi, PG OPR-SS3-120 käyttää elektronista virrantunnistustekniikkaa nopeamman vasteen ja tarkemman viantunnistuksen saavuttamiseksi. Se vähentää ympäristön lämpötilan muutosten vaikutusta ja ylläpitää tasaisen suojauksen pitkäaikaisen teollisen käytön aikana.

Laajalla 10-120A säädettävällä virta-alueella laite sopii erilaisiin moottorin tehoihin ja käyttöolosuhteisiin. Kolmen itsenäisen säätötoiminnon avulla käyttäjät voivat asettaa moottorin kuormitusvirran, käynnistysviiveen ja vikalaukaisun viiveajan todellisten sovellusvaatimusten mukaan, mikä parantaa järjestelmän luotettavuutta ja vähentää tarpeettomia sammutuksia.

Päivitetty vaihtoehto perinteisille ylikuormitusreleille

Perinteisissä moottorinsuojajärjestelmissä käytetään yleisesti lämpöylikuormitusreleitä estämään liiallisen virran aiheuttamia moottorivaurioita. Pitkäaikainen lämpökäyttö voi kuitenkin johtaa hitaampaan vasteeseen, heikentyneeseen tarkkuuteen ja rajoitettuun säätöjoustavuuteen.

Elektroninen moottorin ylikuormitusrele PG OPR-SS3-120 tarjoaa kehittyneemmän suojausmenetelmän käyttämällä elektronista tunnistustekniikkaa. Se voi tarkkailla moottorin toimintaolosuhteita tarkasti ilman, että toistuvat lämpösyklit vaikuttavat siihen, joten se sopii erityisen hyvin teollisuuslaitteisiin, jotka vaativat jatkuvaa toimintaa ja luotettavaa suojausta.

Säädettävä LOAD-asetus mahdollistaa tarkan virransovituksen eri moottoreille, kun taas käynnistysviivetoiminto estää tilapäisen käynnistysvirran aiheuttaman väärän laukaisun. Laukaisuviivetoiminto auttaa erottamaan lyhytaikaiset vaihtelut todellisista vioista, mikä parantaa toiminnan vakautta.

Useita moottorin suojaustoimintoja

PG OPR-SS3-120 yhdistää useita suojaustoimintoja yhdeksi kompaktiksi laitteeksi:

Ylikuormitus- ja jumissasuoja

Kun moottori toimii liiallisella mekaanisella kuormituksella, tukossa tai kun virta kasvaa epänormaalisti, ylikuormitussuojatoiminto havaitsee tilanteen ja katkaisee ohjauspiirin esiasetetun viiveajan jälkeen. Tämä auttaa estämään ylikuumenemisen ja moottorin käämien vaurioitumisen.

Vaiheen katoamissuojaus

Vaihehäviö on yksi tärkeimmistä syistä kolmivaiheiseen moottorivikaan. PG OPR-SS3-120 voi havaita puuttuvat vaiheolosuhteet, jotka johtuvat kaapelivioista, sulakevioista tai kosketusongelmista ja pysäyttää moottorin nopeasti ennen vakavaa vauriota.

Kolmivaiheinen virran epätasapainosuoja

Epätasainen virran jakautuminen kolmen vaiheen välillä voi aiheuttaa liiallista kuumenemista ja lyhentää moottorin käyttöikää. Laite valvoo virtatasapainoa ja suojaa pitkäaikaista epätasapainoa vastaan.

Käynnistysviiveen suojaus

Moottorin käynnistysvirta voi tilapäisesti nousta useita kertoja nimellisvirran yläpuolelle. Säädettävä käynnistysviivetoiminto mahdollistaa moottorin kiihtymisen loppuun ilman tarpeetonta laukaisua, joten se sopii raskaaseen käynnistykseen.

Tyypilliset sovellusskenaariot

Teollisuuden pumppujärjestelmät

PG OPR-SS3-120 on laajalti käytössä vesipumpuissa, kiertovesipumpuissa, viemäröintijärjestelmissä ja teollisuuden pumppauslaitteissa. Se suojaa moottoreita ylikuormitukselta, vaihehäiriöiltä ja epänormaalilta virtatilanteelta jatkuvan käytön aikana.

LVI- ja jäähdytyslaitteet

Kompressoreille, jäähdytystornin tuulettimille ja tuuletusmoottoreille vakaa moottorin toiminta on kriittistä. Tämä elektroninen ylikuormitusrele tarjoaa luotettavan suojan mekaanisten ongelmien tai järjestelmän poikkeavuuksien aiheuttamilta ylikuormituksilta ja jumiutumisilta.

Valmistusautomaatiolaitteet

Tuotantolinjat, kuljetinjärjestelmät, työstökoneet ja automatisoidut laitteet vaativat usein moottoreita toimiakseen jatkuvasti. PG OPR-SS3-120 auttaa vähentämään odottamattomia seisokkeja tarjoamalla reaaliaikaisen moottorin suojauksen.

Maatalous- ja ulkoiluvälineet

Maatalouden kastelupumput ja ilmanvaihtojärjestelmät voivat toimia ympäristöissä, joissa tehoolosuhteet ovat epävakaat. Vaihehäviösuojaus ja säädettävät viivetoiminnot parantavat laitteiden luotettavuutta ja vähentävät ylläpitokustannuksia.

Käytännön sovelluskokemus

Teollisen veden pumppausprojektissa PG OPR-SS3-120 Electronic Motor Overload Relay asennettiin moottorin ohjauskaappiin suojaamaan kolmivaiheisia pumppumoottoreita, jotka toimivat vaihtelevissa kuormitusolosuhteissa.

Päivittäisen käytön aikana laite seurasi jatkuvasti moottorin virran muutoksia ja tunnisti onnistuneesti mekaanisen vastuksen muutoksista johtuvat epänormaalit kuormituksen kasvut. Säädettävä suojaviive vältti tarpeettomat sammutukset normaalin käynnistyksen aikana, kun taas vikasuojatoiminnot auttoivat estämään moottorivaurioita epänormaaleissa olosuhteissa.

Sovellus osoitti elektronisen moottorisuojan arvon laitteiden turvallisuuden parantamisessa, huoltotiheyden vähentämisessä ja moottorin käyttöiän pidentämisessä.

Ydinparametrit

Keskeiset edut

1. Korkeampi suojaustarkkuus kuin perinteisillä lämpöreleillä

Elektroninen anturijärjestelmä tarjoaa vakaan virrantunnistussuorituskyvyn ja välttää lämmön vanhenemisen aiheuttamat tarkkuusmuutokset. Se säilyttää luotettavan suojan myös pitkäaikaisessa teollisessa käytössä.

2. Säädettävät asetukset eri moottorisovelluksiin

Virtakynnyksen, käynnistysviiveen ja vikalaukaisuviiveen itsenäisen säädön avulla PG OPR-SS3-120 voidaan konfiguroida eri moottoreille ja käyttöympäristöille, mikä parantaa yhteensopivuutta eri teollisuussovelluksissa.

3. Integroitu suoja säästää kaappitilaa

Yhdistämällä useita suojaustoimintoja yhdeksi moduuliksi laite vähentää lisäsuojakomponenttien tarvetta ja yksinkertaistaa ohjauskaapin johdotusta. Sen standardi DIN-kisko-asennus mahdollistaa helpon integroinnin olemassa oleviin järjestelmiin.

4. Luotettava OEM-ratkaisu teollisuuslaitteiden valmistajille

GOTOELE tarjoaa OEM-räätälöintipalveluita, kuten tuotemerkintöjä, pakkaussuunnittelua ja parametrien säätöä. PG OPR-SS3-120 sopii jakelijoille, sähköpaneelien rakentajille ja teollisuuslaitteiden valmistajille, jotka etsivät vakaita moottorinsuojaratkaisuja.

Erittely

Tuotanto ja laadunvalvonta

GOTOELE valmistaa PG OPR-SS3-120 Electronic Motor Overload Relay Zhejiangissa Kiinassa ammattimaisilla tuotantoprosesseilla ja tiukoilla laadunhallintajärjestelmillä.

Jokaiselle tuotteelle suoritetaan tarkastusmenettelyt, mukaan lukien nykyisen havaitsemistarkkuuden testaus, suojaustoimintojen testaus, terminaalin luotettavuuden tarkastus ja toiminnan suorituskyvyn tarkastus ennen toimitusta. ISO9001 laadunhallintastandardeja noudattaen GOTOELE varmistaa tasaisen tuotteiden laadun ja luotettavan suorituskyvyn maailmanlaajuisille teollisuusasiakkaille. Pakkaus ja toimitus PG OPR-SS3-120 Electronic Motor Overload Relay käyttää vientistandardin mukaisia ​​pakkausmateriaaleja vaurioiden estämiseksi kuljetuksen aikana. GOTOELE tukee joukkotoimituksia, OEM-räätälöintiä, räätälöityjä merkintöjä ja joustavia toimitusratkaisuja kansainvälisten teollisuusasiakkaiden tarpeisiin.

FAQ

Q1: Mitä eroa on elektronisella ylikuormitusreleellä ja lämpöreleellä?

Elektroninen ylikuormitusrele käyttää virran tunnistustekniikkaa nopeamman vasteen, suuremman tarkkuuden ja laajemman säätömahdollisuuksien tarjoamiseksi. Ympäristön lämpötilan muutokset vaikuttavat siihen vähemmän, ja se sopii nykyaikaisiin teollisuuden moottorinsuojajärjestelmiin.

Q2: Voiko PG OPR-SS3-120 suojata moottoreita vaihehäviöltä?

Kyllä. Laitteessa on vaihekatkossuoja ja se voi havaita epänormaaleja kolmivaiheisia olosuhteita ohjauspiirin katkaisemiseksi ja moottorivaurioiden estämiseksi.

Q3: Sopiiko PG OPR-SS3-120 eri moottoreille?

Kyllä. Säädettävällä virta-alueella 10-120A se voidaan konfiguroida erilaisiin kolmivaiheisiin moottorisovelluksiin, mukaan lukien pumput, puhaltimet, kompressorit ja automaatiolaitteet.

Q4: Tukeeko GOTOELE OEM-räätälöintiä?

Kyllä. GOTOELE tarjoaa OEM-palveluita, kuten logotulostuksen, räätälöidyt pakkaukset ja tuoteparametrien räätälöinnin asiakkaan vaatimusten mukaan.

GOTOELE tarjoaa globaaleille teollisuusasiakkaille luotettavia moottorinsuojaratkaisuja ammattimaisen valmistuskyvyn, tiukan laadunvalvonnan ja käytännön sovelluskokemuksen avulla. Elektroninen moottorin ylikuormitusrele PG OPR-SS3-120 auttaa parantamaan laitteiden turvallisuutta, alentamaan ylläpitokustannuksia ja tukemaan teollisuusautomaatiojärjestelmien vakaata toimintaa.
