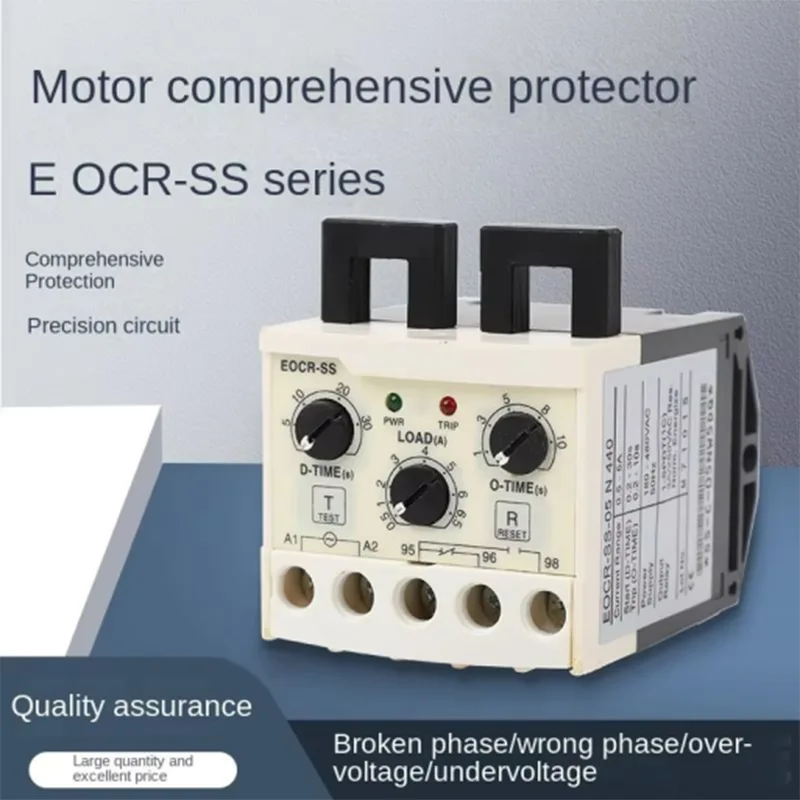

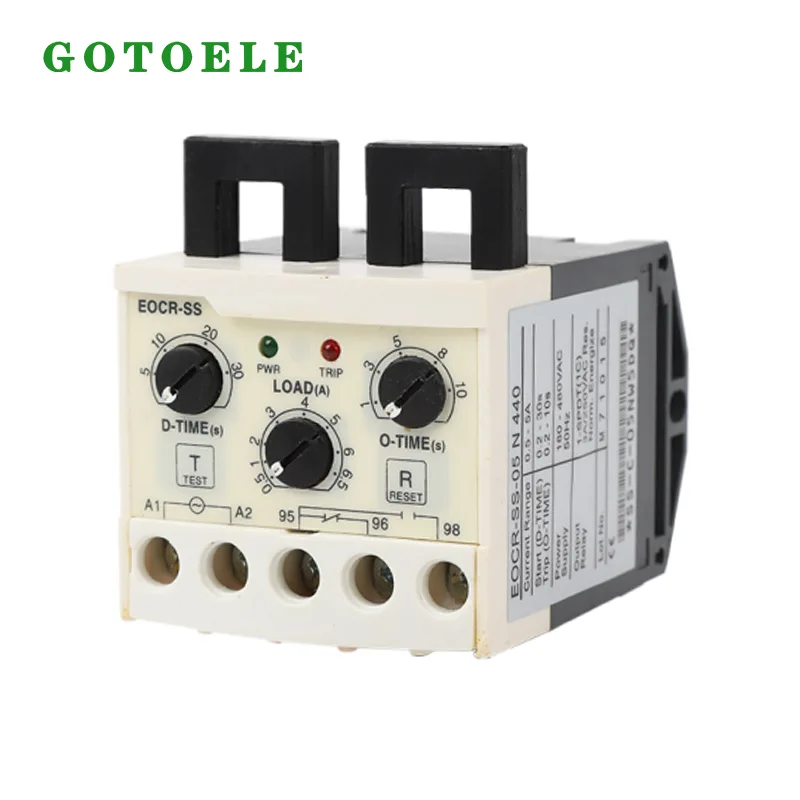

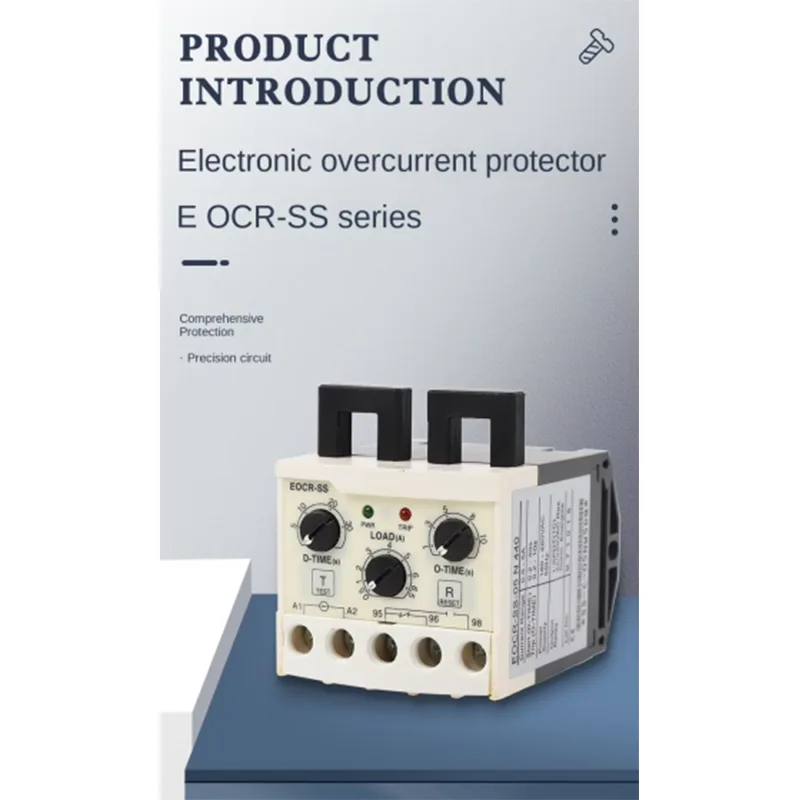

EOCR-SS elektroninen moottorinsuojarele

GOTOELEn, ammattimaisen pienjännitesähkön valmistajan Zhejiangissa Kiinassa kehittämä ja valmistama yli 14 vuoden kokemus alalta, tämä elektroninen moottorinsuoja yhdistää ylikuormitussuojan, moottorin jumisuojan, vaihekatkossuojan ja kolmivaiheisen virran epätasapainosuojan yhdeksi kompaktiksi DIN-kiskoon asennettavaksi yksiköksi. Sitä käytetään laajalti pumpuissa, puhaltimissa, kompressoreissa, kuljettimissa ja OEM-ohjauskaapeissa, joissa tarvitaan luotettavaa moottorin suojausta ja lyhennettyä huoltoseisokkia.

ToimintaperiaateEOCR-SS Elektroninen moottorinsuojarele on suunniteltu suojaamaan pieniä ja keskisuuria kolmivaiheisia AC-moottoreita epänormaalilta virta-olosuhteilta, jotka voivat aiheuttaa käämien ylikuumenemista, eristeen vanhenemista ja odottamattomia laitteiden sammumista.

Toisin kuin perinteiset bimetallilämpöylikuormitusreleet, jotka reagoivat hitaasti ja joihin ympäristön lämpötila vaikuttaa, EOCR-SS tarkkailee jatkuvasti moottorin käyttövirtaa jaetun puristusvirtamuuntajan kautta. Kun epänormaalit olosuhteet, kuten ylikuormitus, vaihehäiriö tai virran epätasapaino, esiintyvät, rele katkaisee nopeasti kontaktorin ohjauspiirin pysäyttääkseen moottorin ja estääkseen lisävaurioita.

Jaettu CT-rakenne mahdollistaa asennuksen ilman olemassa olevien virtakaapeleiden irrottamista. Tämä tekee siitä erityisen sopivan laitepäivityksiin, vanhojen ohjauskaappien saneerauksiin ja OEM-koneisiin, joissa asennusajan lyhentäminen on tärkeää.

● Kompakti muotoilu

● Useita suojaustoimintoja

● Laaja virransäätöalue (10:1)

● Ampeerimittaritoiminto

● Matkan merkkivalo

● Suuri tarkkuus

● Manuaalinen välitön nollaus

● Electrical Remote Reset

● Testitoiminto

● Epäherkkä ympäristölle

● Alhainen virrankulutus

● Vikaturvallinen toiminta (ei jännitteen vapautusta)

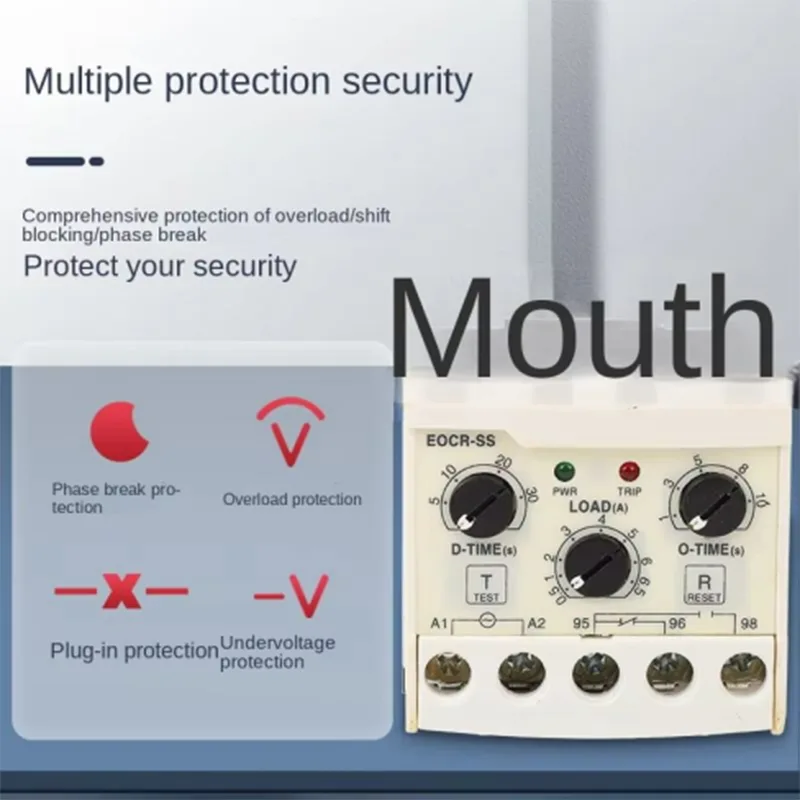

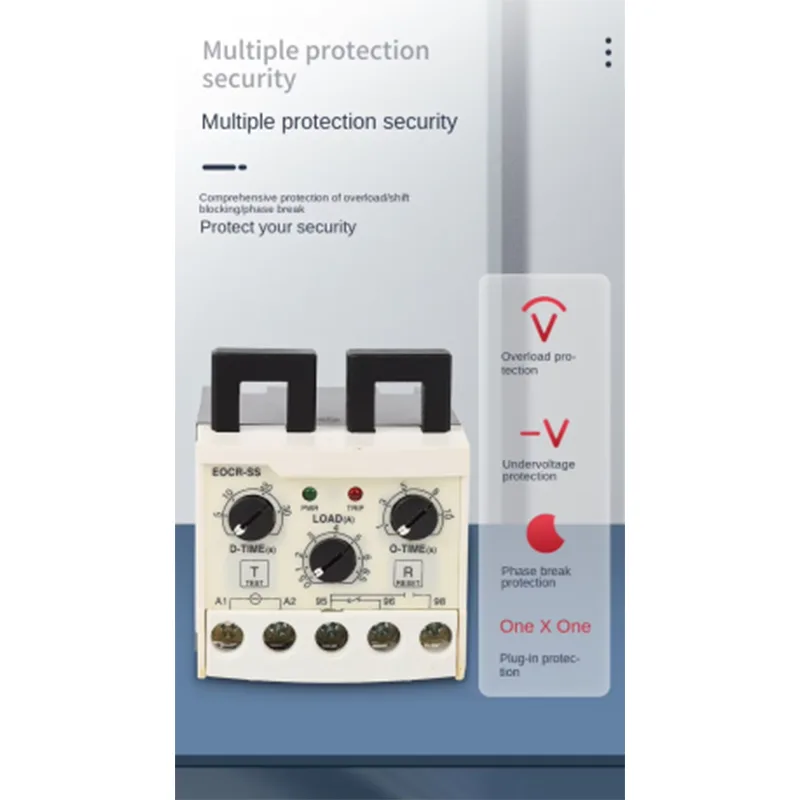

Älykkäät suojatoiminnot moottorin turvallisuuden takaamiseksi

1. Tarkka ylikuormitus- ja jumissasuoja

Moottorin käytön aikana liiallinen mekaaninen kuormitus, laakerin tukkeutuminen tai laitteiden tukokset voivat aiheuttaa virran nousun normaalin toiminta-alueen ulkopuolelle. EOCR-SS havaitsee jatkuvasti moottorin virran muutokset ja aktivoi suojauksen esiasetetun viiveajan jälkeen.

Säädettävän LOAD-asetuksen avulla käyttäjät voivat sovittaa eri moottorin nimellisvirrat tarkasti, kun taas O-TIME-viivetoiminto estää tarpeettoman sammutuksen, joka johtuu lyhytaikaisista virranvaihteluista.

Tätä suojaustoimintoa käytetään laajalti kuljetinjärjestelmissä, vesipumpuissa, ilmanvaihtolaitteissa ja pienissä teollisuuskoneissa, joissa odottamaton moottorin ylikuormitus voi johtaa tuotannon keskeytymiseen.

2. Kolmivaihemoottoreiden vaihekatkossuojaus

Vaihehäviöolosuhteissa toimivissa kolmivaihemoottoreissa voi esiintyä liiallista virtaa jäljellä olevissa vaiheissa, mikä johtaa nopeaan käämien ylikuumenemiseen ja pysyvään moottorivaurioon.

EOCR-SS havaitsee epänormaalin virran jakautumisen, joka johtuu vaihehäiriöstä, irrotetuista kaapeleista tai kontaktorin kosketusongelmista, ja katkaisee välittömästi moottorin ohjauspiirin.

Tämä toiminto on erityisen arvokas alueilla, joilla on epävakaat sähköverkot, maatalouden tilat ja ulkokäyttöön asennetut laitteet, joissa vaihekatkosriskit ovat suuremmat.

3. Kolmivaiheinen virran epätasapainon valvonta

Epätasainen virran jakautuminen kolmen vaiheen välillä johtuu yleensä käämitysongelmista, jännitteen epätasapainosta tai epätasaisesta mekaanisesta kuormituksesta.

EOCR-SS tarkkailee vaiheiden välisiä virtaeroja ja tarjoaa varhaisen suojan ennen kuin vähäinen epätasapaino kehittyy vakavaksi moottorihäiriöksi.

Verrattuna perinteisiin suojalaitteisiin, jotka reagoivat vain vakavan ylikuormituksen jälkeen, elektroninen virranvalvonta auttaa huoltotiimiä tunnistamaan mahdolliset riskit aikaisemmin ja vähentämään odottamattomia seisokkeja.

4. Säädettävä käynnistysviivetoiminto

Suuri käynnistysvirta on normaalia, kun moottorit alkavat toimia. Välitön ylikuormitussuoja käynnistyksen aikana voi aiheuttaa tarpeettoman laukaisun.

Sisäänrakennettu D-TIME-käynnistysviivetoiminto mahdollistaa moottoreiden kiihdytyksen loppuun ennen siirtymistä normaaliin suojaustilaan. Käyttäjät voivat säätää viivettä eri moottorin käynnistysominaisuuksien mukaan, mikä varmistaa luotettavan toiminnan laitteille, joilla on korkeampi käynnistysmomenttivaatimus.

Hakemuskokemus ja projektin vahvistus

Moottorinsuojan päivitysprojekti Vietnamin elintarviketehtaalla

Perustuu GOTOELEn kokemukseen pienjännitesähkön valmistuksesta ja maailmanlaajuisista vientiprojekteista, EOCR-SS:ää on sovellettu teollisuusasiakkaiden moottorisuojapäivityksiin.

Maaliskuussa 2026 vietnamilainen elintarvikejalostuslaitteiden valmistaja asensi 120 yksikköä EOCR-SS Electronic Motor Protection Relay -relettä kuljetinmoottorin ohjauskaappiin.

Sovellusympäristö sisälsi:

· Asiakastyyppi: Elintarvikkeiden jalostuskoneiden valmistaja

· Asennuspaikka: Kuljetinjärjestelmän ohjauskaapit

· Moottorin tehoalue: 0,75kW-2,2kW kolmivaihemoottorit

· Käyttöjännite: AC380V 50Hz

· Käyttölämpötila: -10℃ - 45℃

· Päivittäinen käyttöaika: Noin 16 tuntia/päivä

· Moottorin käynnistystaajuus: 50-80 kertaa/päivä

12 kuukauden jatkuvan käytön jälkeen asiakas ilmoitti vakaasta suojaussuorituskyvystä ja vähentyneestä moottorihäiriöstä, joka johtui ylikuormitus- ja vaihekatkosongelmista. Verrattuna aikaisempiin lämpöylikuormitussuojaratkaisuihin huoltotoimenpiteiden tiheys pieneni merkittävästi, mikä parantaa tuotannon jatkuvuutta.

Tämä käytännön sovellus osoittaa EOCR-SS:n luotettavuuden korkeataajuisissa teollisuusmoottoreissa.

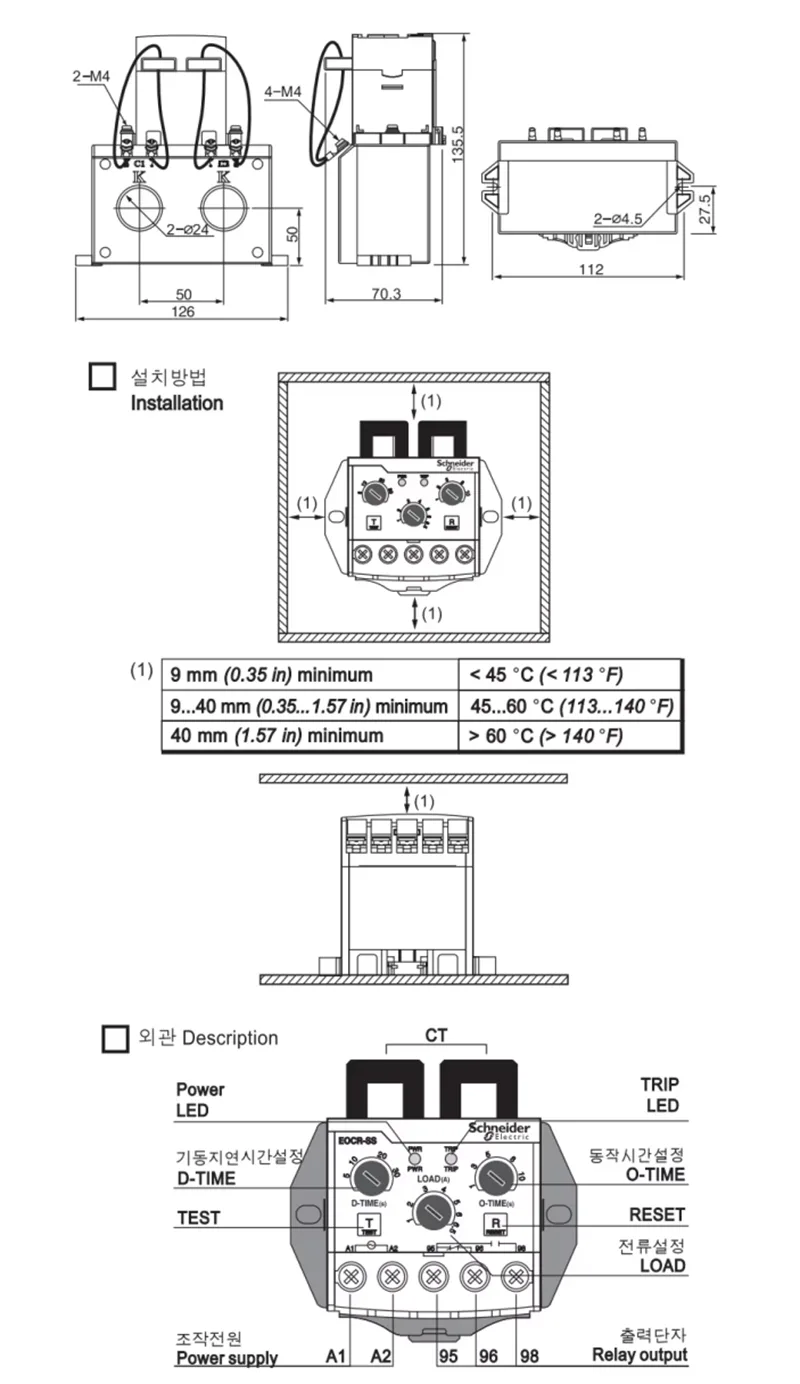

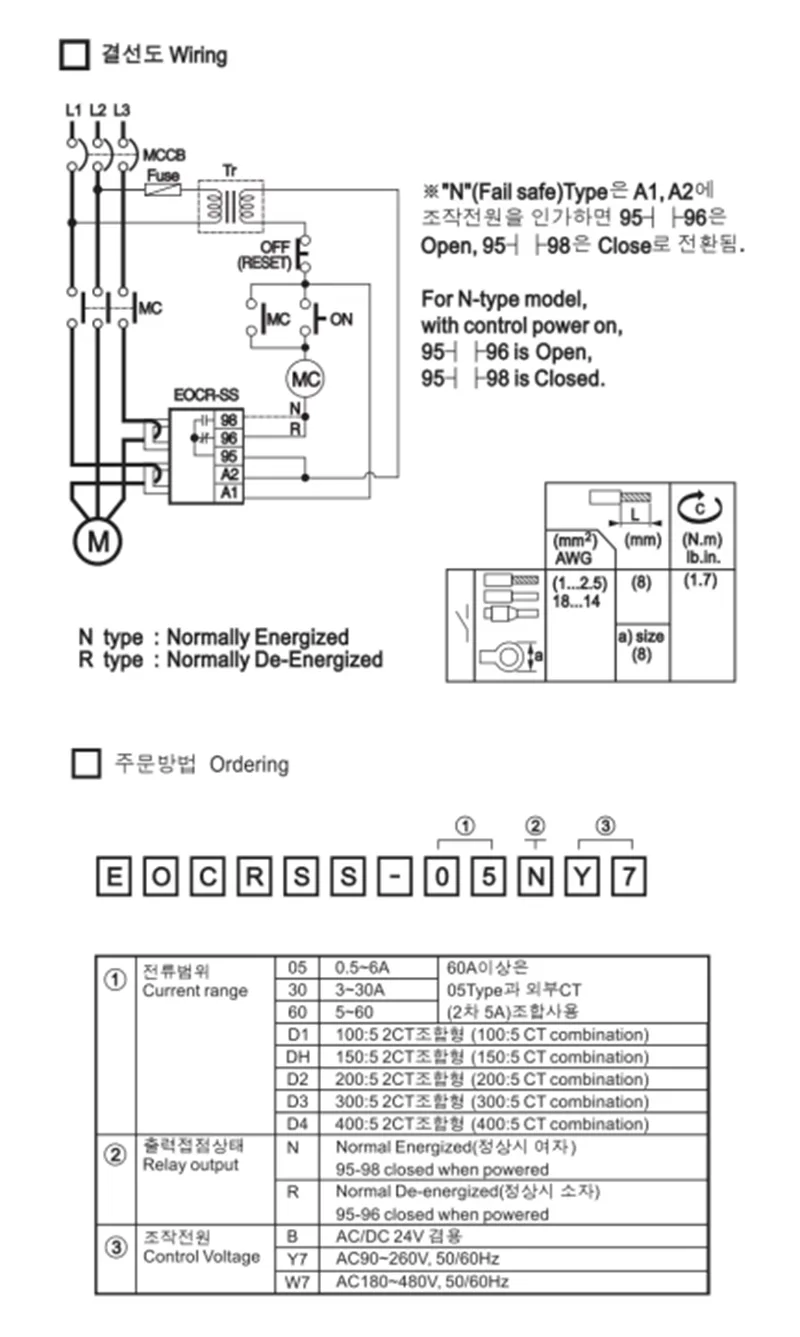

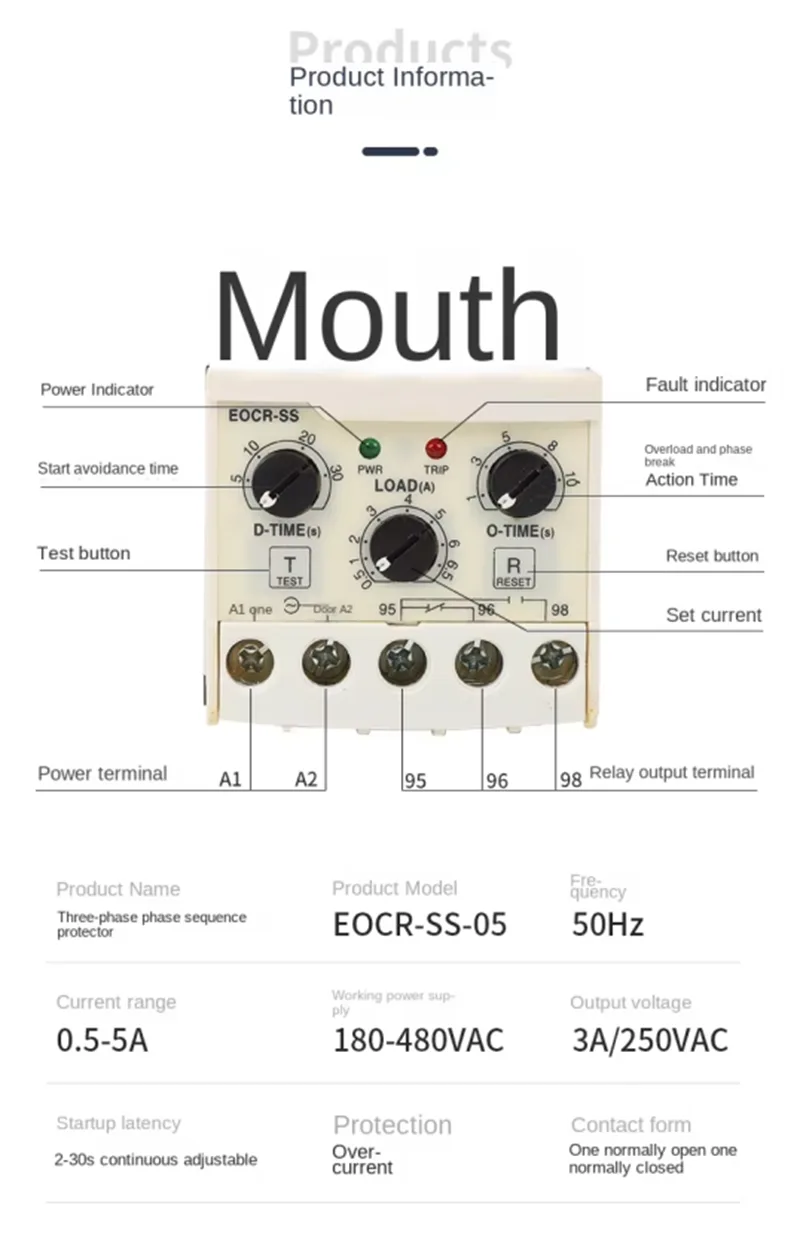

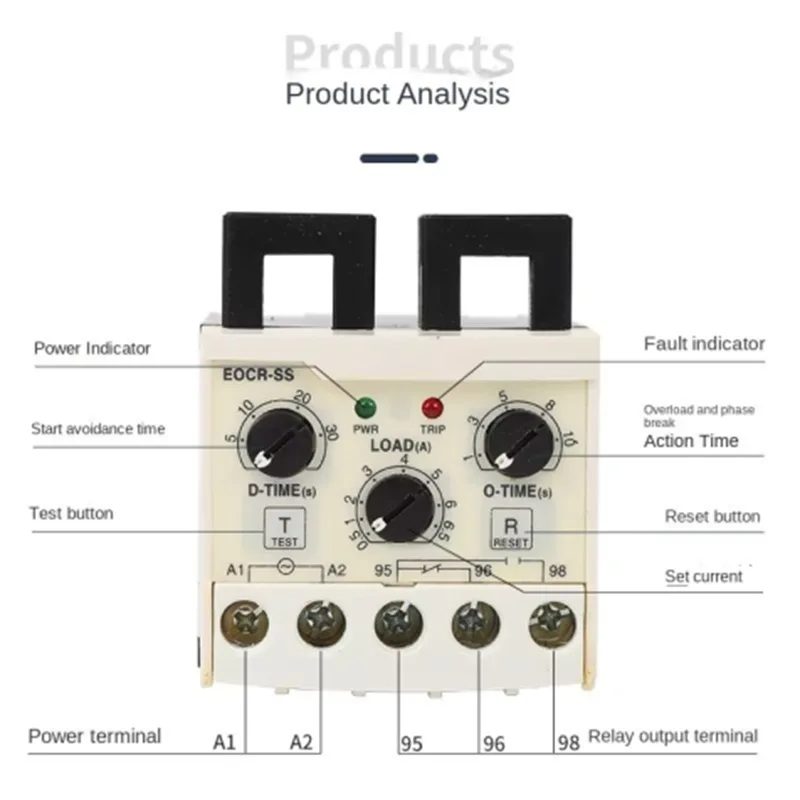

Tuoteparametrit

Tuotteen edut

1. Asennus ilman katkaisua säästää jälkiasennusaikaa

EOCR-SS käyttää avattavaa jaettua virtamuuntajaa. Asennusteknikkojen tarvitsee vain kiinnittää CT olemassa oleviin moottorikaapeleihin irrottamatta johtoja tai muuttamatta virtapiiriä.

Tämä muotoilu vähentää huomattavasti olemassa olevien koneiden asennusvaikeutta, ja se sopii erityisesti tehdaslaitteiden päivityksiin ja ohjauskaappien jälkiasennusprojekteihin.

2. Elektroninen tunnistus parantaa suojauksen tarkkuutta

Elektroninen virrantunnistusjärjestelmä tarjoaa nopeamman ja vakaamman suojan perinteisiin lämpöylikuormitusreleisiin verrattuna.

Se välttää lämpötilavaikutuksia ja mekaanisia väsymisongelmia ja ylläpitää tasaisen suojauksen pitkäaikaisen käytön aikana.

3. Joustava säätö sopii eri moottoreille

EOCR-SS tarjoaa itsenäisen käynnistysviiveen, käyttövirran ja laukaisuviiveen parametrien säädön.

Käyttäjät voivat konfiguroida suojausasetuksia eri moottorikuormituksen, käynnistysolosuhteiden ja sovellusympäristöjen mukaan, mikä parantaa yhteensopivuutta eri teollisuuskoneiden kanssa.

4. Kompakti DIN-kiskorakenne säästää kaappitilaa

Modulaarinen rakenne mahdollistaa suoran asennuksen tavallisiin sähkökaappiin.

Erillisten virtamuuntajien ja suojakomponenttien asentamiseen verrattuna EOCR-SS tarjoaa kompaktimman ratkaisun ja yksinkertaistaa ohjausjärjestelmän suunnittelua.

Valmistus ja laadunvarmistus

GOTOELE on ammattimainen valmistaja ja viejä, joka on erikoistunut pienjännitesähkötuotteisiin, mukaan lukien kontaktorit, releet, katkaisijat, moottorin suojalaitteet ja teollisuuden ohjauskomponentit.

Yrityksellä on yli 14 vuoden kokemus sähköteollisuudesta, ja sillä on tuotantopaikka Liushissa, Yueqingissa, Zhejiangissa, Kiinassa. Tehdas kattaa yli 1600 neliömetriä, ja se sisältää ammattimaisia ​​tuotantoalueita ja laaduntarkastuksia.

EOCR-SS-tuotannon aikana GOTOELE suorittaa tiukat tarkastukset, jotka kattavat virran havaitsemisen tarkkuuden, releen toimintavasteen, päätteen luotettavuuden ja tuotteen ikääntymistestit.

Jokainen erä noudattaa ISO9001 laadunhallintamenettelyjä, ja tuotteet täyttävät CE-sertifiointivaatimukset varmistaakseen vakaan suorituskyvyn kansainvälisissä teollisissa sovelluksissa.

Pakkaus ja toimitus

EOCR-SS Electronic Motor Protection Relay on pakattu kansainvälisten vientistandardien mukaisesti vaurioiden estämiseksi kuljetuksen aikana.

Joukkotilauksille GOTOELE tarjoaa tehokkaan tuotantoaikataulun tyypillisillä 10-15 päivän toimitusajoilla. OEM-räätälöintipalvelut, kuten logotulostus, pakkaussuunnittelu ja parametrien räätälöinti, ovat saatavilla maailmanlaajuisille jakelijoille ja teollisuuslaitteiden valmistajille.

FAQ

1. Mitä eroa on EOCR-SS:n ja perinteisen ylikuormitusreleen välillä?

EOCR-SS käyttää elektronista virranvalvontatekniikkaa, joka tarjoaa paremman suojaustarkkuuden ja nopeamman vasteen verrattuna perinteisiin lämpöylikuormitusreleisiin. Se tukee myös jaettua CT-asennusta ilman kaapelin leikkaamista, mikä tekee siitä helpompaa laitepäivityksissä.

2. Voidaanko EOCR-SS asentaa olemassa oleviin moottorinohjauskaappiin?

Kyllä. Kiinnitettävä virtamuuntaja mahdollistaa asennuksen suoraan olemassa oleviin moottorikaapeleihin ilman johtoja irrottamatta, joten se sopii vanhojen laitteiden kunnostus- ja huoltoprojekteihin.

3. Mitkä moottorit sopivat EOCR-SS:ään?

EOCR-SS on suunniteltu pääasiassa pienille kolmivaiheisille AC-moottoreille, mukaan lukien pumput, tuulettimet, kompressorit, kuljettimet ja OEM-koneet, joiden nykyiset vaatimukset ovat 0,5–5 A.

4. Tarjoaako GOTOELE OEM-räätälöintiä?

Kyllä. GOTOELE tukee OEM/ODM-palveluita, mukaan lukien mukautetut etiketit, pakkaukset, tekniset tiedot ja sähköparametrivaatimukset eri kansainvälisille markkinoille.

GOTOELE yhdistää ammattimaisen sähkövalmistuksen, käytännön sovelluskokemuksen ja tiukat laadunvalvontajärjestelmät tarjotakseen luotettavia moottorinsuojaratkaisuja maailmanlaajuisille teollisuusasiakkaille. EOCR-SS Electronic Motor Protection Relay edustaa kustannustehokasta päivitystä perinteisiin suojalaitteisiin, mikä auttaa teollisuudenaloja parantamaan laitteiden turvallisuutta, vähentämään ylläpitokustannuksia ja saavuttamaan vakaamman tuotantotoiminnan.
